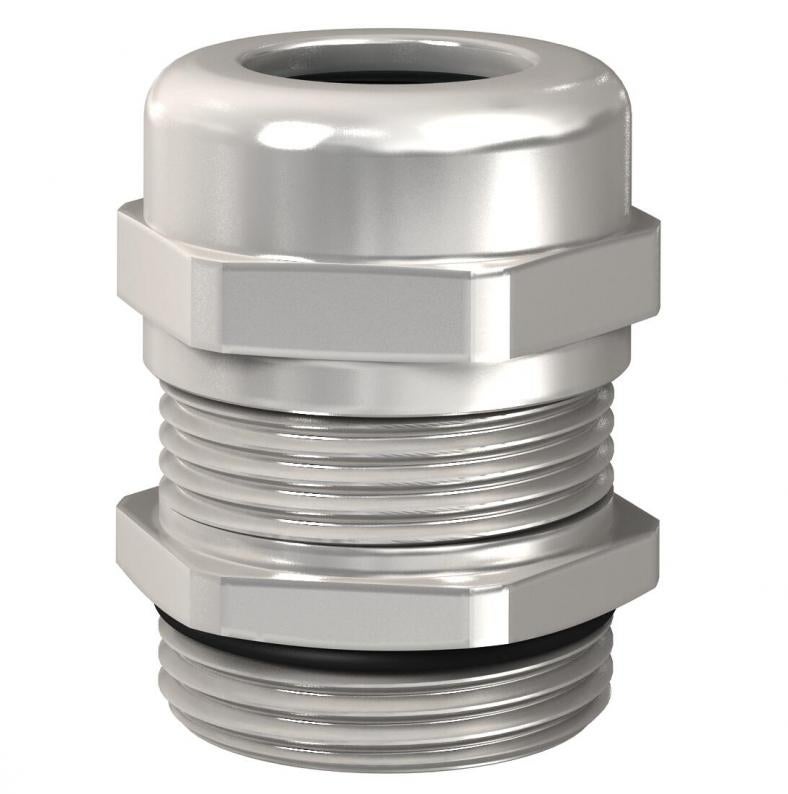

Dopmoerwartel, EMV-veercontact, metrische schroefdraad, vernikkeld
Type V-TEC VM16 EMV-K
Art.nr. 2086165
EAN 4012195655435
Art.nr. / Type
Schroefdraad
Kl. vpe: 50 Stuks
50Stuks
Stuks
Omschrijving
Robuuste EMV-kabelwartel met metrische aansluitdraad volgens IEC 423 in hoedmoeruitvoering voor hoge eisen aan de dichtheid Het contact tussen de schroefverbinding en de afschermingsvlecht vindt plaats via een contactveer. Trekontlasting, torsiebeveiliging en afdichting over het volledige spanbereik. Afdichtring van neopreen Kleminzetstuk van polyamide Met voorgemonteerde O-ring op het aansluitdraad, beschermingsklasse IP68 bij 5 bar/1h
* Prijzen volgens DEL-notering.
* Prijzen volgens DEL-notering.
Technische gegevens

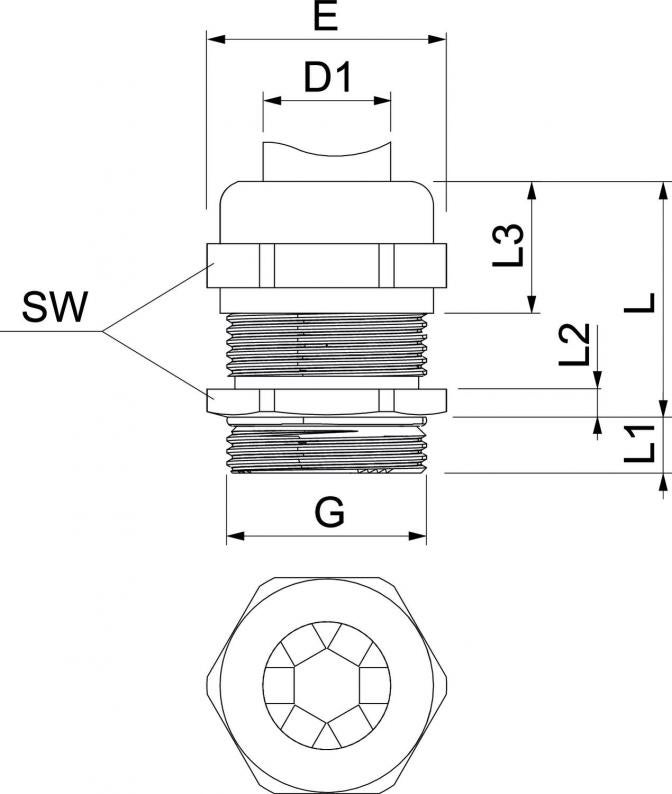

Afmetingen
| Lengte | 17 mm |
|---|---|
| Breedte | 19 mm |
| Hoogte | 30 mm |
| Maat D1 | 6 mm |
| Maat L | 25 mm |
| Afmeting G | M16x1,5 mm |
| Maat L1 | 5 mm |
| Maat L2 | 3 mm |
| Maat L3 | 12,3 mm |
| Afmeting e | 19 mm |
Technische gegevens
| slagvast | nee |
|---|---|
| Halogeenvrij | nee |
| glasvezelversterkt | nee |
| Trekontlastingsmogelijkheid | ja |
| Beschermingsgraad | IP68 |
| Schroefdraad | M16 x 1,5 |
| Voor Ex-zone | zonder |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Wartel voor platte kabel | nee |
| Soort afdichting | Dichtring |
| Afdichtbereik D min. | 5 mm |
| Afdichtbereik D max. | 9 mm |
| Sleutelwijdte | 17 |
| Uitvoering | recht |
| ROHS-conform | exempt |
| Lengte schroefdraad | 5 mm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 100 °C |
| Dimensie | M16 |
| Oppervlak | vernikkeld |
| Materiaal | Messing |
| Productserie | V-TEC VM |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0525 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0525 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 2091709
Borgmoer, metrische schroefdraad met snijtandenType
169 MSS M16
Kl. vpe: 50 Stuks
50Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (4)
Productfoto's (3)
Uitvoeringen
Type
Schroefdraad
Meervoudig dichtingsinzetstuk
Art.nr.
V-TEC VM16 EMV-K
M16 x 1,5
nee
2086165
V-TEC VM20 EMV-K
M20 x 1,5
nee
2086169
V-TEC VM25 EMV-K
M25 x 1,5
nee
2086173
V-TEC VM32 EMV-K
M32 x 1,5
nee
2086177
V-TEC VM40 EMV-K
M40 x 1,5
nee
2086181
V-TEC VM50 EMV-K
M50 x 1,5
nee
2086185
V-TEC VM63 EMV-K
M63 x 1,5
nee
2086189
Schroefdraad
V-TEC VM16 EMV-K
Art.nr.
2086165
Schroefdraad
M16 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM20 EMV-K
Art.nr.
2086169
Schroefdraad
M20 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM25 EMV-K
Art.nr.
2086173
Schroefdraad
M25 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM32 EMV-K
Art.nr.
2086177
Schroefdraad
M32 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM40 EMV-K
Art.nr.
2086181
Schroefdraad
M40 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM50 EMV-K
Art.nr.
2086185
Schroefdraad
M50 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM63 EMV-K
Art.nr.
2086189
Schroefdraad
M63 x 1,5
Meervoudig dichtingsinzetstuk
nee
