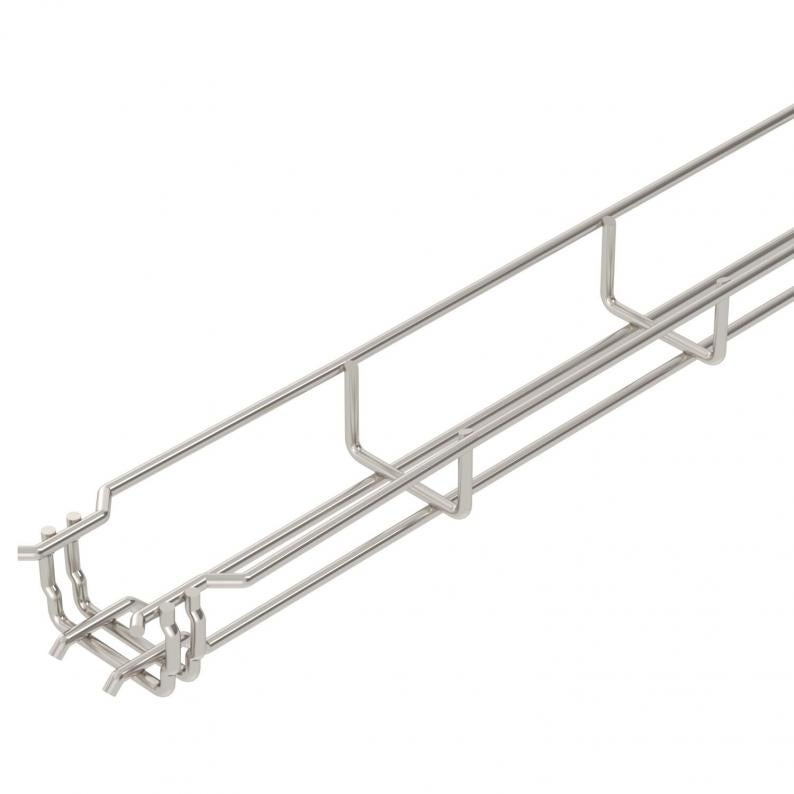

Draadgoot GR-Magic® 35 A4
Type GRM 35 50 A4
Art.nr. 6000086
EAN 4012195978077
Art.nr. / Type
6000086 / GRM 35 50 A4
Lengte
3000 mm
Breedte
50 mm
Hoogte
35 mm
Functiebehoud
nee
Nuttige doorsnede
9,4 cm²
Draaddiameter
3,9 mm
Kl. vpe: 3 m
3m
m
Omschrijving
Draadgoot met aangevormde verbinder in de zijkanthoogte 35 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maaswijdte is 50 x 100 mm (uitzondering GRM 35/50 = 20 x 100 mm).
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 50 mm |
| Hoogte | 35 mm |
| Maat B | 52 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 9,4 cm² |
| Roestvast staal, gebeitst | ja |
| Nuttige doorsnede | 1750 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| ROHS-conform | ja |
| Draaddiameter | 3,9 mm |
| Dimensie | 35x50x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4401 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | GRM-serie |
Belastingen
| Steunafstand 1,0 m | 0,25 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,11 kN/m |
| Steunafstand 2,0 m | 0,1 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 2,3129 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 2,3129 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
