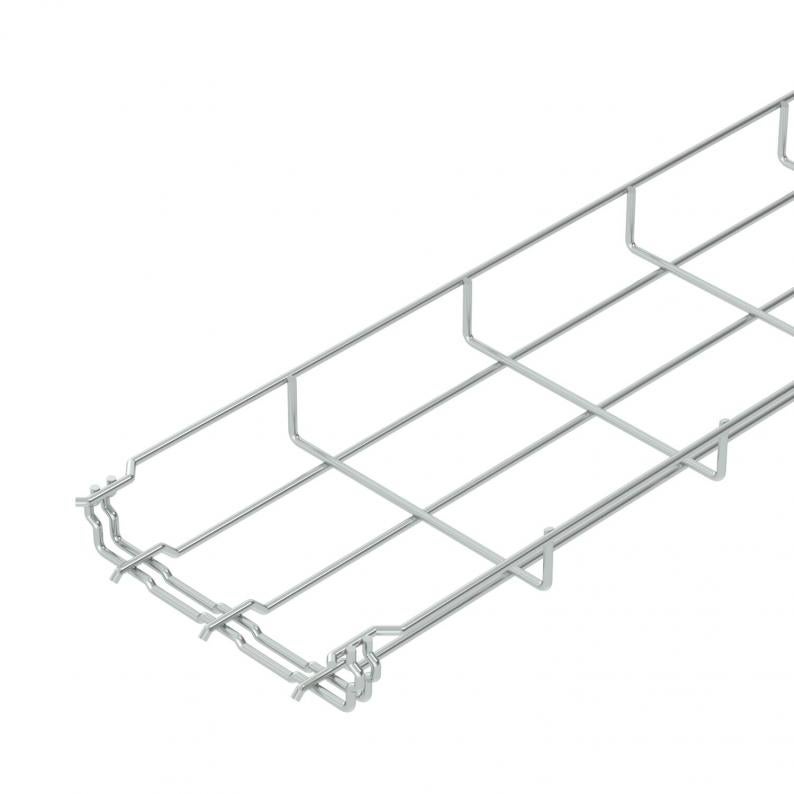

Draadgoot GR-Magic® 35 G
Type GRM 35 150 G
Art.nr. 6000063
EAN 4012195037170
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Omschrijving
Draadgoot met aangevormde verbinder in de zijkanthoogte 35 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maaswijdte is 50 x 100 mm (uitzondering GRM 35/50 = 20 x 100 mm).
Technische gegevens

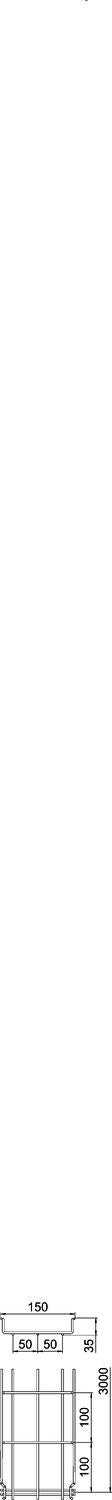

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 150 mm |
| Hoogte | 35 mm |
| Maat B | 150 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 36,6 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 5250 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| ROHS-conform | ja |
| Draaddiameter | 3,9 mm |
| Dimensie | 35x150x3000 |
| Oppervlak | galvanisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | GRM-serie |
Belastingen
| Steunafstand 1,0 m | 0,25 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,11 kN/m |
| Steunafstand 2,0 m | 0,1 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 1,2043 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 1,2043 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (5)
Verklaringen (5)
Certificaten (3)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM 35 50 G
3000
50
35
nee
9,4
3,9
6000060
GRM 35 100 G
3000
100
35
nee
23
3,9
6000062
GRM 35 150 G
3000
150
35
nee
36,6
3,9
6000063
GRM 35 200 G
3000
200
35
nee
50,1
3,9
6000064
GRM 35 300 G
3000
300
35
nee
71,3
4,8
6000066
Breedte
Nuttige doorsnede
Draaddiameter
GRM 35 50 G
Art.nr.
6000060
Lengte
3000
Breedte
50
Hoogte
35
Functiebehoud
nee
Nuttige doorsnede
9,4
Draaddiameter
3,9
GRM 35 100 G
Art.nr.
6000062
Lengte
3000
Breedte
100
Hoogte
35
Functiebehoud
nee
Nuttige doorsnede
23
Draaddiameter
3,9
GRM 35 150 G
Art.nr.
6000063
Lengte
3000
Breedte
150
Hoogte
35
Functiebehoud
nee
Nuttige doorsnede
36,6
Draaddiameter
3,9
GRM 35 200 G
Art.nr.
6000064
Lengte
3000
Breedte
200
Hoogte
35
Functiebehoud
nee
Nuttige doorsnede
50,1
Draaddiameter
3,9
GRM 35 300 G
Art.nr.
6000066
Lengte
3000
Breedte
300
Hoogte
35
Functiebehoud
nee
Nuttige doorsnede
71,3
Draaddiameter
4,8
