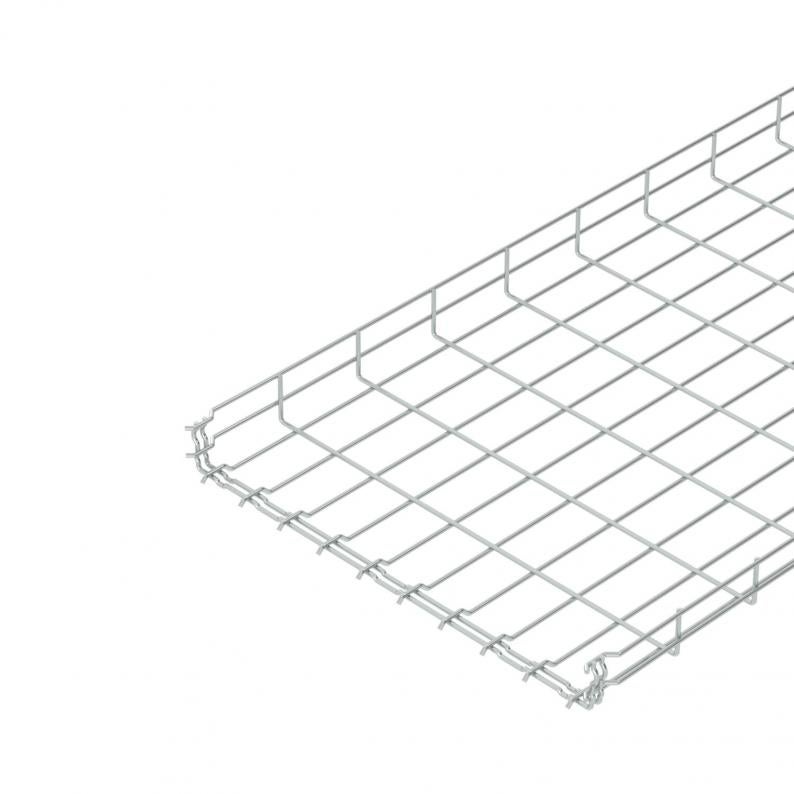

Draadgoot GR-Magic® 55 G
Kl. vpe: 3 m
m
Omschrijving
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Gedetailleerde informatie over de UL-classificatie vindt u in het desbetreffende certificaat.

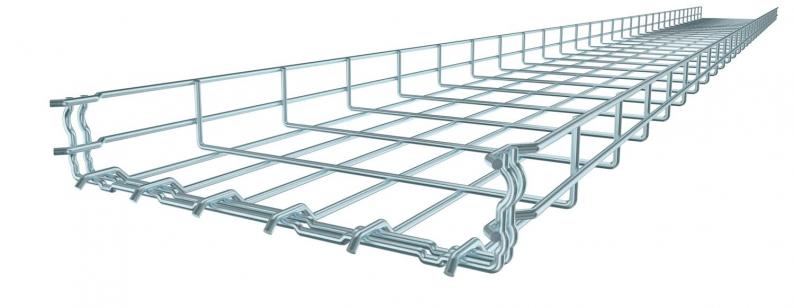

Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maasgrootte is 50 x 100 mm (uitgezonderd GRM 55/50 = 20 x 100 mm).
Getest op functiebehoud volgens DIN 4102 deel 12 (type: GRM 55 200 4,8 G, GRM 55 300 G, GRM 55 400 G, montageversie en paramaters volgens geldig certificaat).
Getest voor installatie boven verlaagde brandwerende plafonds (type: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, bloodstelling aan 30min brand, uitvoering van de installatie en paramaters volgens brandbeveiligingsverklaringen).
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 500 mm |
| Hoogte | 55 mm |
| Maat B | 500 mm |
| Afm. H | 58 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 220 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 22000 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| ROHS-conform | ja |
| Draaddiameter | 4,8 mm |
| Dimensie | 55x500x3000 |
| Oppervlak | galvanisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Brandwering | Toepassing branddeken |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | GRM-serie |
Belastingen
| Steunafstand 1,0 m | 0,9 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,6 kN/m |
| Steunafstand 2,0 m | 0,3 kN/m |
| Steunafstand 2,5 m | 0,25 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 5,124 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,124 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
