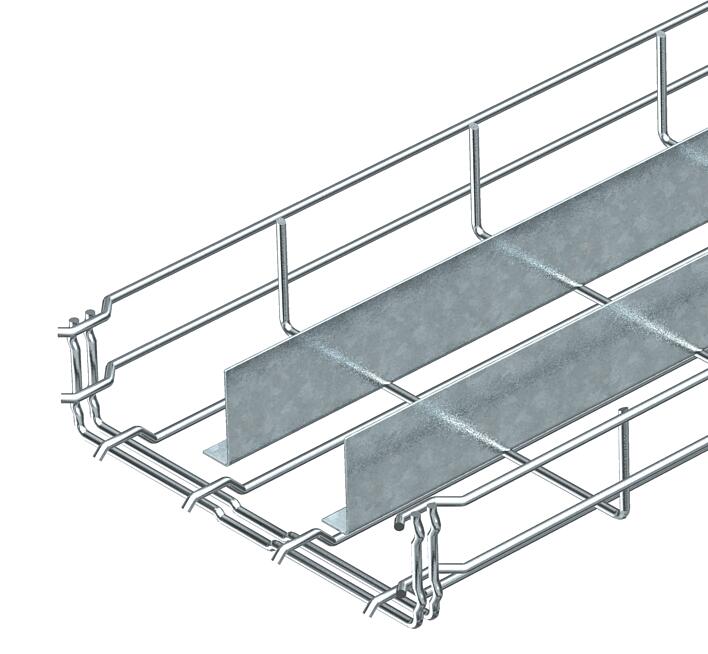

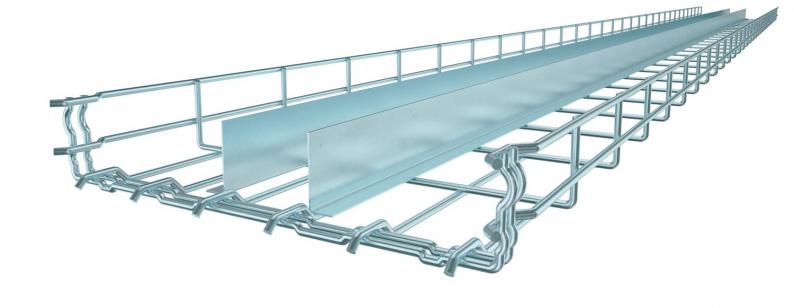

Draadgoot GR-Magic® 55 met 2 scheidingsschotten
Type GRM-2T 55 400 G
Art.nr. 6006397
EAN 4012195438663
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Omschrijving
Draadgoot Magic met gegoten verbinder en twee ingelaste scheidingsschotten in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maaswijdte is 50 x 100 mm.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 55 mm |
| Maat A | 230 mm |
| Maat B | 400 mm |
| Maat l1 | 118 mm |
| Afmeting L2 (mm) | 230 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 175 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 17500 mm² |
| Geïntegreerd scheidingsschot | twee |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| ROHS-conform | ja |
| Draaddiameter | 4,8 mm |
| Dimensie | 55x400x3000 |
| Oppervlak | galvanisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | GRM-serie |
Belastingen
| Steunafstand 1,0 m | 2,3 kN/m |
|---|---|
| Steunafstand 1,5 m | 1,4 kN/m |
| Steunafstand 2,0 m | 0,6 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 6,0012 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 6,0012 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (5)
Verklaringen (3)
Certificaten (4)
Handleidingen en help (3)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM-2T 55 200 G
3000
200
55
nee
87
3,9
6006395
GRM-2T 55 300 G
3000
300
55
nee
129
4,8
6006396
GRM-2T 55 400 G
3000
400
55
nee
175
4,8
6006397
Breedte
Nuttige doorsnede
Draaddiameter
GRM-2T 55 200 G
Art.nr.
6006395
Lengte
3000
Breedte
200
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
87
Draaddiameter
3,9
GRM-2T 55 300 G
Art.nr.
6006396
Lengte
3000
Breedte
300
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
129
Draaddiameter
4,8
GRM-2T 55 400 G
Art.nr.
6006397
Lengte
3000
Breedte
400
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
175
Draaddiameter
4,8
