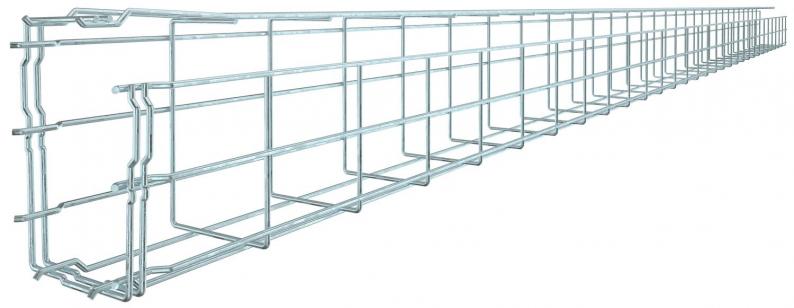

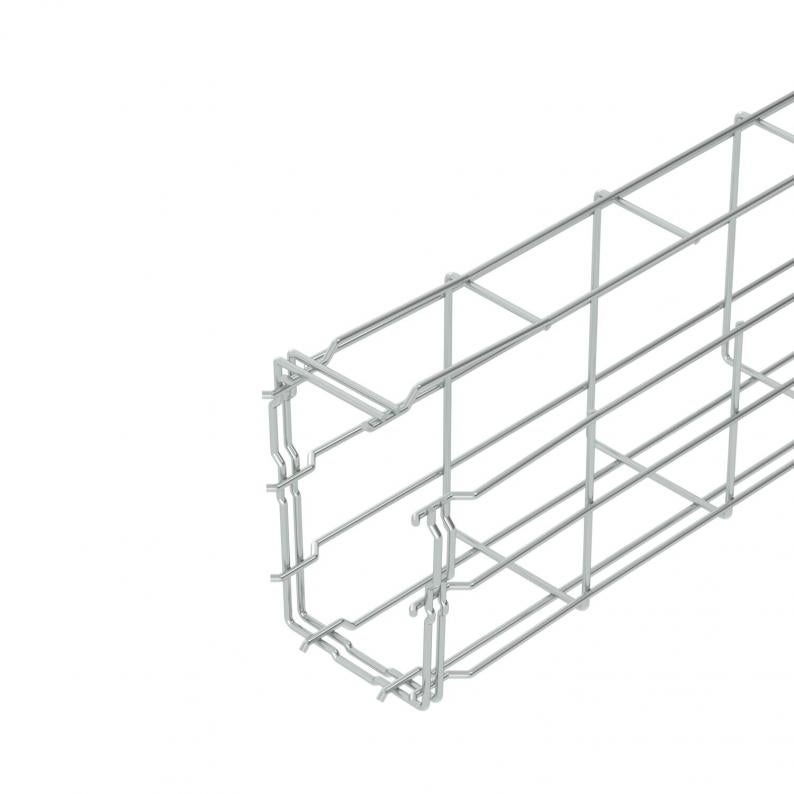

G-draadgoot Magic® 150 FT
Type G-GRM 150 100 FT
Art.nr. 6005529
EAN 4012195686422
Art.nr. / Type
6005529 / G-GRM 150 100 FT
Lengte
3000 mm
Breedte
100 mm
Hoogte
150 mm
Functiebehoud
ja
Nuttige doorsnede
107 cm²
Draaddiameter
3,9 mm
Kl. vpe: 3 m
3m
m
Omschrijving
Draadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 150 mm |
| Maat A | 120 mm |
| Maat B | 100 mm |
| Afm. H | 155 mm |
| Maat C | 68 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 107 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 10700 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | G-vorm |
| ROHS-conform | ja |
| Draaddiameter | 3,9 mm |
| Dimensie | 150x100x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | G-GRM-serie |
Belastingen
| Steunafstand 1,0 m | 0,6 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,5 kN/m |
| Steunafstand 2,0 m | 0,35 kN/m |
| Steunafstand 2,5 m | 0,3 kN/m |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 2,7376 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 2,7376 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
