Galvanisch verzinkte stalen bocht, met schroefdraad
Type SBNM16 G
Art.nr. 2046778
EAN 4012196388165
Art.nr. / Type
Schroefdraad
Kl. vpe: 15 Stuks
15Stuks
Stuks
Omschrijving

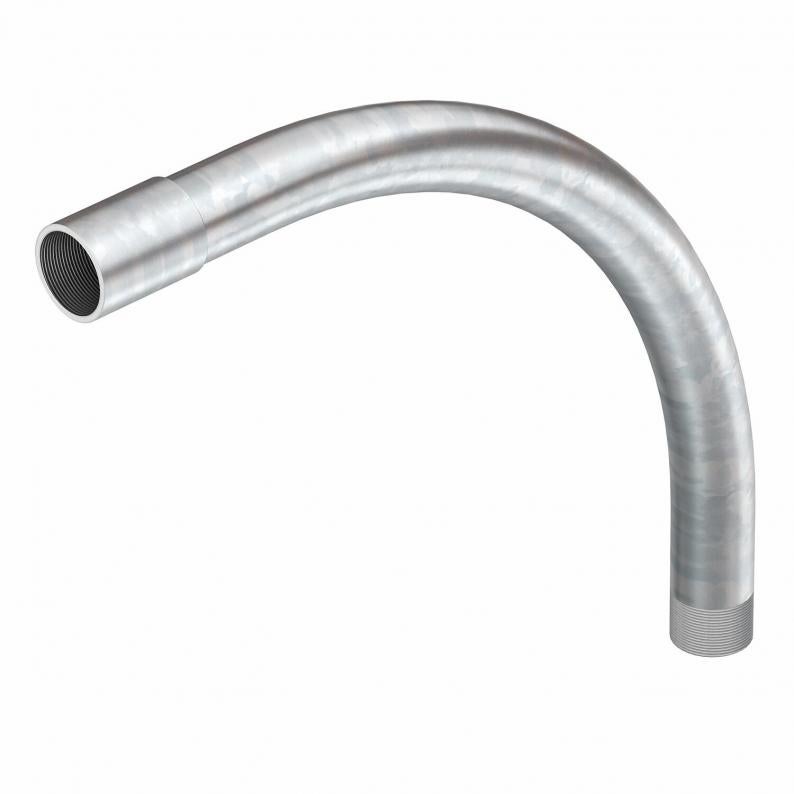

90°-bocht voor installatiebuis conform EN 61386-1 met draadeinden conform DIN EN 60423. Met braamvrije binnenwand.
Op elke bocht is al een verbindingsmof geschroefd.
Op elke bocht is al een verbindingsmof geschroefd.
Technische gegevens
Afmetingen
| Maat A | 45 mm |
|---|---|
| Maat B | 103 mm |
| Maat t | 1,4 mm |
| Afmeting m (mm) | M16 |
| Maat l | 13 mm |
| Maat R | 50 mm |
| Maat D | 16 mm |
Technische gegevens
| Halogeenvrij | nee |
|---|---|
| Schroefdraad | M16x1,5 |
| Hoek van de bocht | 90 ° |
| Oppervlak gepolijst | nee |
| Met mof | ja |
| Flexibel | nee |
| Oppervlak geborsteld | nee |
| Met inspectieopening en deksel | nee |
| Tweedelig | nee |
| Voor buisdiameter nominaal | 16 mm |
| Uitvoering | Schroefdraad |
| ROHS-conform | ja |
| Dimensie | M16x1,5 |
| Oppervlak | galvanisch verzinkt |
| Materiaal | staal |
| Productserie | Metalen buizen |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,3759 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,3759 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (4)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Schroefdraad
Art.nr.
SBNM16 G
M16x1,5
2046778
SBNM20 G
M20x1,5
2046779
SBNM25 G
M25x1,5
2046780
SBNM32 G
M32x1,5
2046781
SBNM40 G
M40x1,5
2046782
SBNM50 G
M50x1,5
2046783
SBNM63 G
M63x1,5
2046784
