Generatoraansluitdoos type 2 met 4 zekeringhouders, voor 4 x 1 string
Type VG-C PV1000KS4
Art.nr. 5088654
EAN 4012196148561
Art.nr. / Type
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Systeemoplossing met PV-zekeringen voor fotovoltaïsche omvormer met 1 MPP-tracker
• Storingsbestendige Y-schakeling conform EN 50539-12
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-500PV)
• Art.nr.: 5088654: (+) pool via 4 PV-zekeringen 10x38 mm (niet gemonteerd), 1000 V DC beveiligd
• Art.nr.: 5088640: (+) pool via 4 PV-zekeringen 10x38 mm (niet gemonteerd), 900 V DC beveiligd
• 4 (-) polen via klemmen tot 6 mm² n de behuizing parallel geschakeld, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP65), UV-bestendig voor buitentoepassing inclusief set kabelwartels
Voor DC-beveiliging van de omvormer van fotovoltaïsche installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
• Storingsbestendige Y-schakeling conform EN 50539-12
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-500PV)
• Art.nr.: 5088654: (+) pool via 4 PV-zekeringen 10x38 mm (niet gemonteerd), 1000 V DC beveiligd
• Art.nr.: 5088640: (+) pool via 4 PV-zekeringen 10x38 mm (niet gemonteerd), 900 V DC beveiligd
• 4 (-) polen via klemmen tot 6 mm² n de behuizing parallel geschakeld, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP65), UV-bestendig voor buitentoepassing inclusief set kabelwartels
Voor DC-beveiliging van de omvormer van fotovoltaïsche installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!

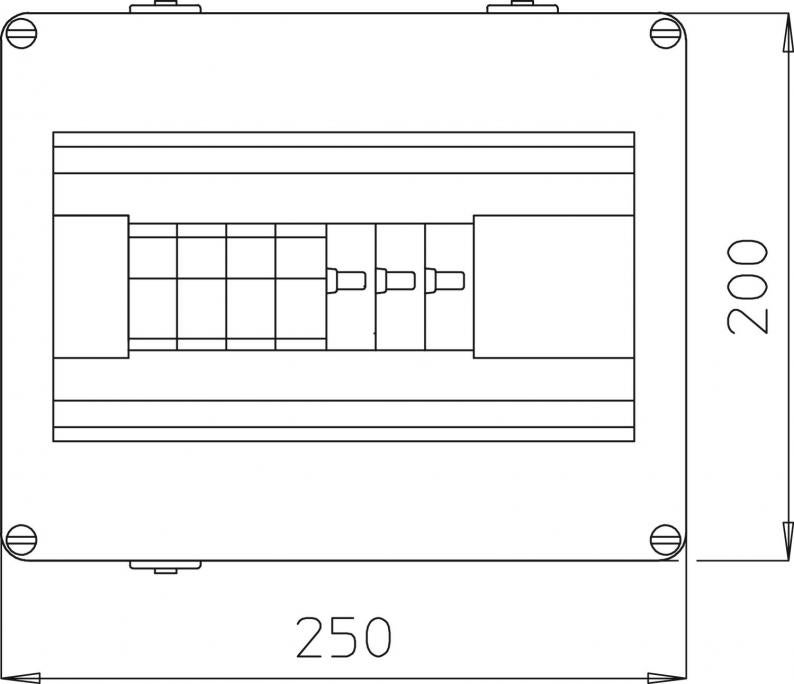

Technische gegevens
Technische gegevens
| Aantal ingangen | 4 |
|---|---|
| Netvorm | DC |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP65 |
| Soort invoer | Schroefverbinding |
| Diepe | 122 mm |
| Afstandssignalisatie | nee |
| Maximale continuspanning DC | 1000 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Montagetype | voorgemonteerd in kast |
| Uitvoering | Type 2 in behuizing met zekeringhouder (niet gemonteerd) |
| Netvorm DC | ja |
| Netvorm IT | nee |
| Netvorm TN | nee |
| Netvorm TN-C | nee |
| Netvorm TN-C-S | nee |
| Netvorm TN-S | nee |
| Netvorm TT | nee |
| Netvorm overig | nee |
| ROHS-conform | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Aanspreektijd | <25 ns |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 1000V DC |
| Kleur | lichtgrijs; RAL 7035 |
| Aantal leidinginvoeren | 16 |
| Max. Ingangsspanning DC | 1000 V |
| String-beveiliging | 1-polig |
| Type zekering | gPV (Ganzbereichs-Photovoltaikschutz) |
| Voor zekeringgrootte | 10x38 mm |
| Monitoring-functie | nee |
| Max. Ingangsstroom per string | 30 A |
| Max. Uitgangsstroom | 30 A |
| Aantal string-ingangen | 4 |
| Voorzien van lastscheidingsschakelaar | nee |
| Beveiliging ingang | 10 A |
| Aantal MPPT | 1 |
| Ingangen per MPPT | 4 |
| Uitgangen per MPPT | 4 |
| Productserie | PV-ÜSS |
Aansluitmogelijkheden
| Doorsnede geleider vast (een-/meeraderig) min. | 0,5 mm² |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) max. | 6 mm² |
| Anschlussart Generatoranschlusskasten | Trekveerklem |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 2,3932 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 2,3932 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
