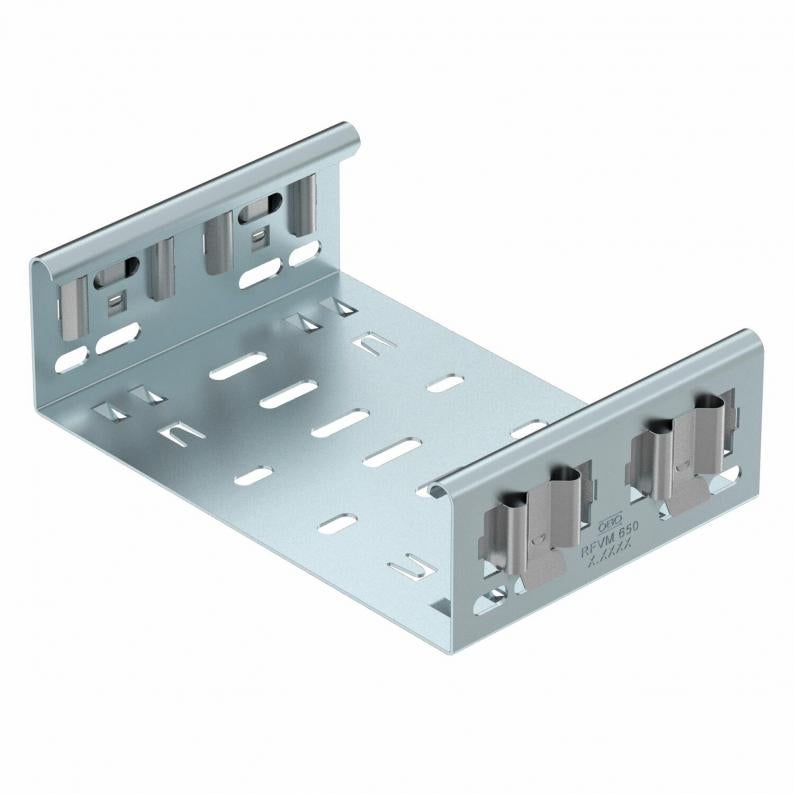

Hulpstukverbinder Magic DD

Hulpstukverbinder Magic DD

Type FVM 630 DD
Art.nr. 6065716
EAN 4012196053865
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
Hoogte
Maat B

Dit artikel is een uitlopend artikel!

Kl. vpe: 1 Stuks

Stuks

Omschrijving

Magic hulpstukverbinder voor de directe en schroefloze verbinding van alle Magic hulpstukken met zijhoogte 60mm.

De hulpstukverbinder is uitgerust met vier veerelementen maar kan ook gebruikt worden met twee veerelementen (na verwijderen van de twee overbodige veerelementen) voor de verbinding met een kabelgoot met afgesneden uiteinde. Voor de verbinding van een afgesneden kabelgoot met een hulpstuk moet bijkomend ook een Magic verbinder-set gebruikt worden.





De hulpstukverbinder is compatibel met de kabelgoottypen MKSM, MKSMU, SKSM en SKSMU.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring

Technische gegevens

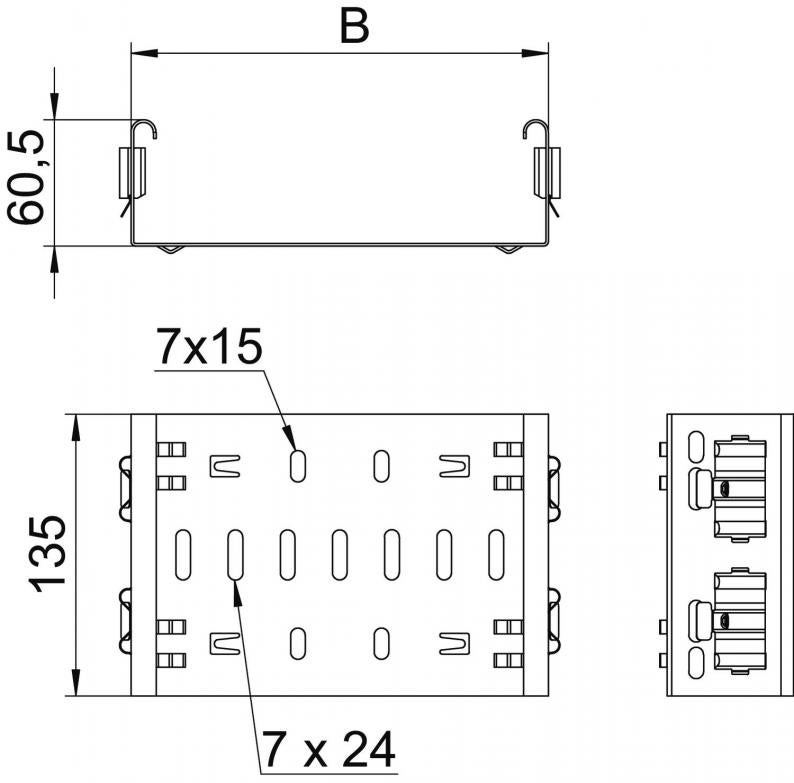

Afmetingen

Lengte135 mm
Breedte300 mm
Hoogte60 mm
Maat B300 mm

Technische gegevens

Functiebehoudnee
Verspanuitvoeringnee
Roestvast staal, gebeitstnee
Plaatdikte1,25 mm
Geschikt voor draadgootnee
Geschikt voor kabelladdernee
Geschikt voor kabelgootja
Scharnierverbinder horizontaalnee
Scharnierverbinder verticaalnee
Geschikt voor kabeldraagsysteemhoogte60 mm
UitvoeringKoppelplaat
Verbindingstypeschroefloze verbinder
ROHS-conformja
Dimensie60x300
Oppervlakbandverzinkt zink/aluminium, Double Dip
Materiaalstaal
Kleurzink

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
Maat B
FVM 620 DD
Art.nr.
6065714
Breedte
200
Hoogte
60
Maat B
200
FVM 630 DD
Art.nr.
6065716
Breedte
300
Hoogte
60
Maat B
300
