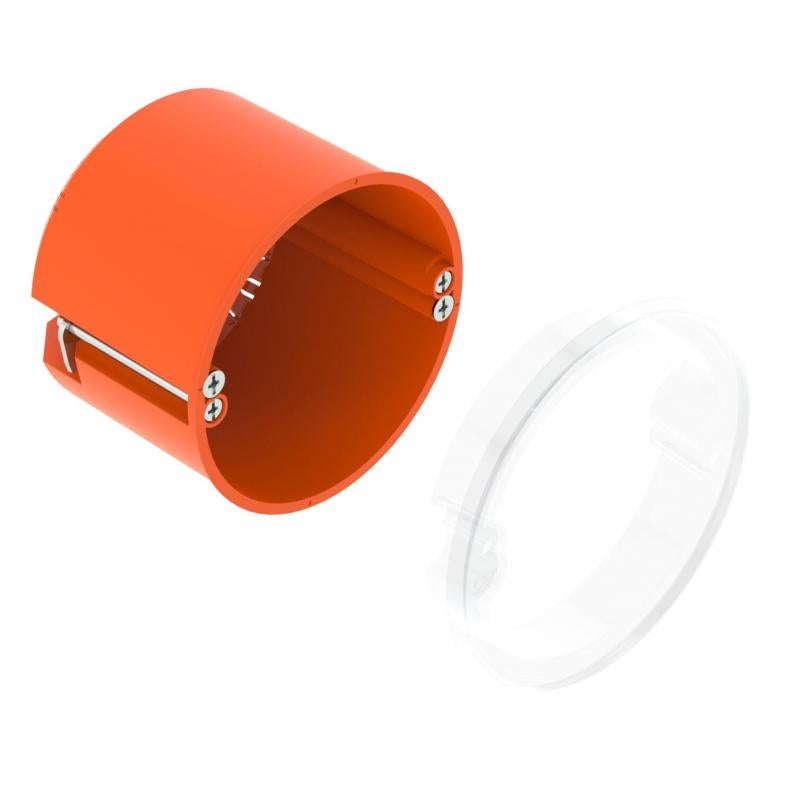

HW hollewanddoos 61, CEE/PERILEX, met afdichtring
Type HG 61-AD-IP
Art.nr. 2003819
EAN 4012196700790
Art.nr. / Type
2003819 / HG 61-AD-IP
Hoogte
61 mm
Freesgatdiameter
74 mm
Diameter
74 mm
Aantal invoeren
9
voor buisdiameter
20/25 mm
Kl. vpe: 10 Stuks
10Stuks
Stuks
Omschrijving
CEE/PERILEX-hollewanddoos met afdichtring voor toepassing in holle wanden met een inbouwdiepte van minimaal 61 mm en een plaatdikte van 5-40 mm.
• 2 Schroefaansluitingen
• Apparaatschroeven, klemstukken
• 3 gecombineerde buisinvoeren Ø 20 en 25 mm
• 3 ingangen voor NYM-kabels 3 x 2,5 mm² of 5 x 1,5 mm²
• 2 ingangen voor NYM-kabels 5 x 2,5 mm² of 7 x 1,5 mm²
• 1 ingang voor NYM-kabels 3 x 1,5 mm²
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
• 2 Schroefaansluitingen
• Apparaatschroeven, klemstukken
• 3 gecombineerde buisinvoeren Ø 20 en 25 mm
• 3 ingangen voor NYM-kabels 3 x 2,5 mm² of 5 x 1,5 mm²
• 2 ingangen voor NYM-kabels 5 x 2,5 mm² of 7 x 1,5 mm²
• 1 ingang voor NYM-kabels 3 x 1,5 mm²
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.

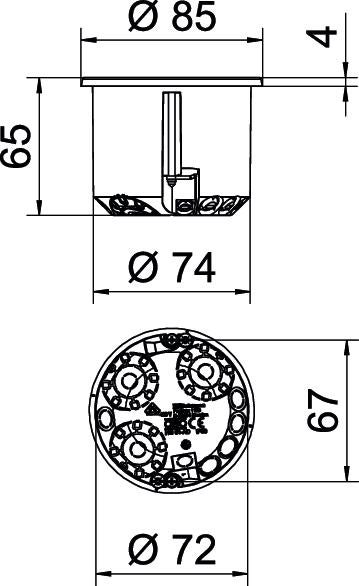

Technische gegevens
Afmetingen
| Hoogte | 61 mm |
|---|
Technische gegevens
| Soort invoer | NYM kabels en buizen |
|---|---|
| slagvast | nee |
| Aantal inzetten | 1 |
| Freesgatdiameter | 74 mm |
| Geschikt voor plaatdikte min. | 5 mm |
| Geschikt voor plaatdikte max. | 40 mm |
| Dekselschroefafstand | 67 mm |
| Diameter | 74 mm |
| Halogeenvrij | ja |
| Aantal invoeren | 9 |
| Bevestigen van apparatuur | Schroeven |
| Beschermingsgraad | IP34 |
| Soort doorvoer behuizing | Uitbreekopening |
| voor buisdiameter | 20/25 mm |
| Met schroeven | ja |
| Luchtdicht | nee |
| Steunen | zonder |
| Nominale doorsnede min. | 1,5 mm² |
| Nominale doorsnede max. | 2,5 mm² |
| Vorm | rond |
| Deksel | zonder |
| Dekselbevestiging | Schroeven |
| ROHS-conform | ja |
| moeilijk ontvlambaar | volgens VDE 0471/NEN-EN-IEC 60695-2-11, testtemperatuur 850°C |
| Combi-invoeren Ø 20 / 25 mm | 3 |
| Leidinginvoeren 3 x 2,5 mm² / 5 x 1,5 mm² | 3 |
| Kabelinvoeren 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Leidinginvoeren 3 x 1,5 mm² | 1 |
| Dimensie | Ø74mm, H61mm |
| Materiaal | Polypropyleen |
| Kleur | oranje |
| Nominale spanning | 400 V |
| Productserie | WIN-serie |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,105 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,105 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
