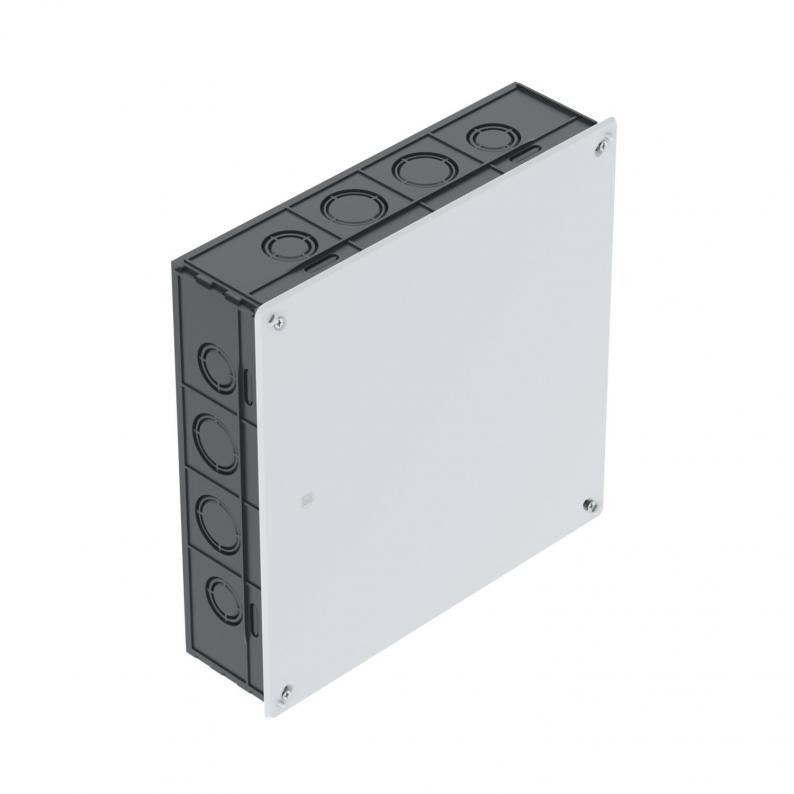

Inbouw- verbindingsdoos 250
Type UV 250 K
Art.nr. 2003136
EAN 4012195024071
Art.nr. / Type
2003136 / UV 250 K
Hoogte
65 mm
Aantal invoeren
40
Kl. vpe: 10 Stuks
10Stuks
Stuks
Omschrijving
Inbouw- verbindingsdoos voor klemmen, gebruik in metselwerk met een inbouwdiepte van ten minste 65 mm. Met deksel en dekselschroeven (15 mm) Vlakke dekselrand, opgeruwd dekseloppervlak.
• 8 zijdelingse gecombineerde buisinvoeren Ø 34,6 en 28,5 mm
• 8 zijdelingse gecombineerde buisinvoeren Ø 28,5 en 21,5 mm
• 8 zijdelingse ingangen Ø 28,5 mm
• 8 zijdelingse ingangen Ø 21,5 mm
• 8 zijdelingse ingangen voor platte kabels
• 8 zijdelingse gecombineerde buisinvoeren Ø 34,6 en 28,5 mm
• 8 zijdelingse gecombineerde buisinvoeren Ø 28,5 en 21,5 mm
• 8 zijdelingse ingangen Ø 28,5 mm
• 8 zijdelingse ingangen Ø 21,5 mm
• 8 zijdelingse ingangen voor platte kabels
Technische gegevens
Afmetingen
| Lengte | 250 mm |
|---|---|
| Breedte | 250 mm |
| Hoogte | 65 mm |
| Maat A | 328 mm |
| Maat B | 260 mm |
| Afm. H | 65 mm |
Technische gegevens
| Soort invoer | NYM-kabels, datakabels en ribbelbuizen |
|---|---|
| slagvast | nee |
| Vloerhoogte min. | 67 mm |
| Halogeenvrij | nee |
| Aantal invoeren | 40 |
| Invoer achteraan | nee |
| Beschermingsgraad | IP20 |
| verzegelbaar | nee |
| Functiebehoud | zonder |
| Soort doorvoer behuizing | Voorgeperst gat |
| Met afscherming | nee |
| Met schroeven | nee |
| Luchtdicht | nee |
| Met nagelklem | nee |
| Steunen | zonder |
| Nominale doorsnede min. | 16 mm² |
| Vorm | vierkant |
| uitrusting van de componente | zonder |
| Deksel | niet transparant |
| Dekselbevestiging | geschroefd |
| ROHS-conform | ja |
| moeilijk ontvlambaar | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C |
| Dimensie | 250x250x65 |
| Materiaal | Polystyreen |
| Kleur | Zwart |
| Nominale spanning | 400 V |
| Productserie | WIN-serie |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 1,6208 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,6208 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
