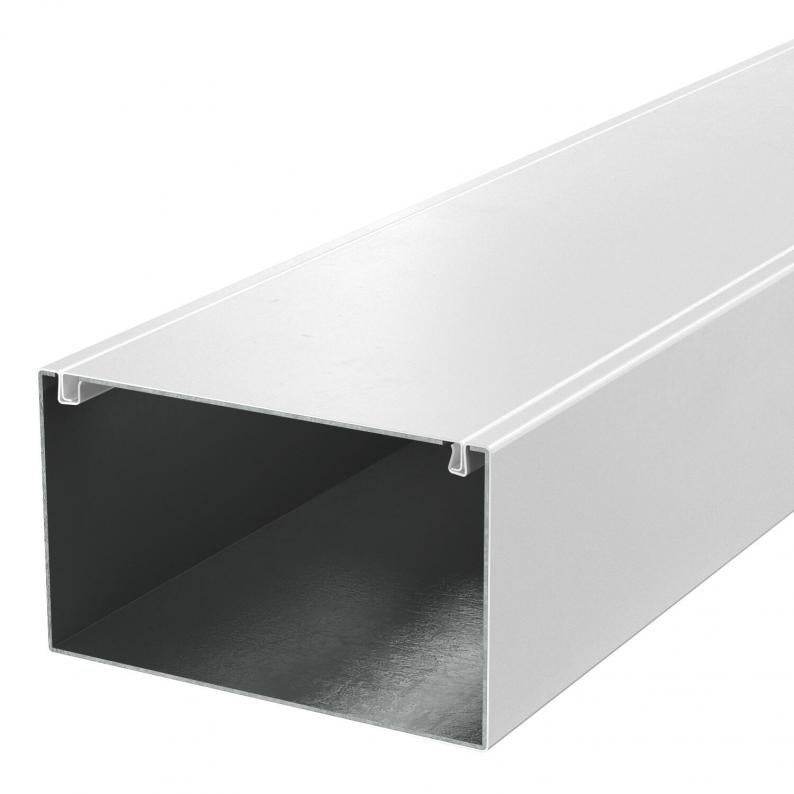

Installatiekanaal met brandwerend weefsel PYROLINE® Rapid PLM, kanaalhoogte 120 mm, helder wit
Type PLM D 1220 RW
Art.nr. 7218014
EAN 4012197351311
Art.nr. / Type
7218014 / PLM D 1220 RW
Lengte
2000 mm
Maat B
200 mm
Afm. H
120 mm
Kleur
zuiver wit; RAL 9010
Kl. vpe: 2 m
2m
m
Omschrijving
Installatiekanaal van metaal met opzwellend brandwerend weefsel voor brandveilige installatie van kabels. Geclassificeerd als installatiekanaal EI30, EI60 en EI90 conform EN 13501-2, beproefd conform EN 1366-5. Het kanaal verhindert gedurende een geclassificeerde periode de brandverspreiding en beschermt tegen de effecten van een kabelbrand.
Geschikt voor directe wand- en plafondmontage, montage onder systeemvloeren of op draagsystemen. Gereedschapsloze stuikmontage met naadverbinder PLM SI. Er mogen alleen toegelaten voorgemonteerde hulpstukken worden gebruikt. De deksel wordt zonder gereedschap vastgeklikt en maakt snelle revisie en uitbreiding naderhand mogelijk. Verzette dekselmontage mogelijk voor doorgaande potentiaalvereffening over het gehele kanaaltraject.
Geschikt voor directe wand- en plafondmontage, montage onder systeemvloeren of op draagsystemen. Gereedschapsloze stuikmontage met naadverbinder PLM SI. Er mogen alleen toegelaten voorgemonteerde hulpstukken worden gebruikt. De deksel wordt zonder gereedschap vastgeklikt en maakt snelle revisie en uitbreiding naderhand mogelijk. Verzette dekselmontage mogelijk voor doorgaande potentiaalvereffening over het gehele kanaaltraject.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 120 mm |
| Maat B | 200 mm |
| Afm. H | 120 mm |
| Binnenhoogte | 114 mm |
| Binnenbreedte | 194 mm |
Technische gegevens
| Nuttige doorsnede | 18500 mm² |
|---|---|
| Met perforatie | ja |
| Scheidingschotten mogelijk | ja |
| Ommanteling | staal |
| Aantal bevlambare zijden | 4 |
| Beschermingsgraad IK-code | IK10 |
| Dekselbevestiging | Overige |
| ROHS-conform | ja |
| Afmeting i | 162 mm |
| Classificatie El - installatiekanaal | 90 |
| Dimensie | 120x200x2000 |
| Oppervlak | voorzien van poedercoating |
| Materiaal | staal |
| Kleur | zuiver wit; RAL 9010 |
| Productserie | PYROLINE® Rapid PLM |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 3,2626 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 3,2626 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
PLM BR 1220 RW
7218120
Kl. vpe: 1 Stuks
1Stuks
Stuks
PLM BF 1220 RW
7218112
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7218048
Buitenhoek, kanaalhoogte 120 mm, helder witType
PLM EC 1220 RW
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7218060
Binnenhoek, kanaalhoogte 120 mm, helder witType
PLM IC 1220 RW
Kl. vpe: 1 Stuks
1Stuks
Stuks
