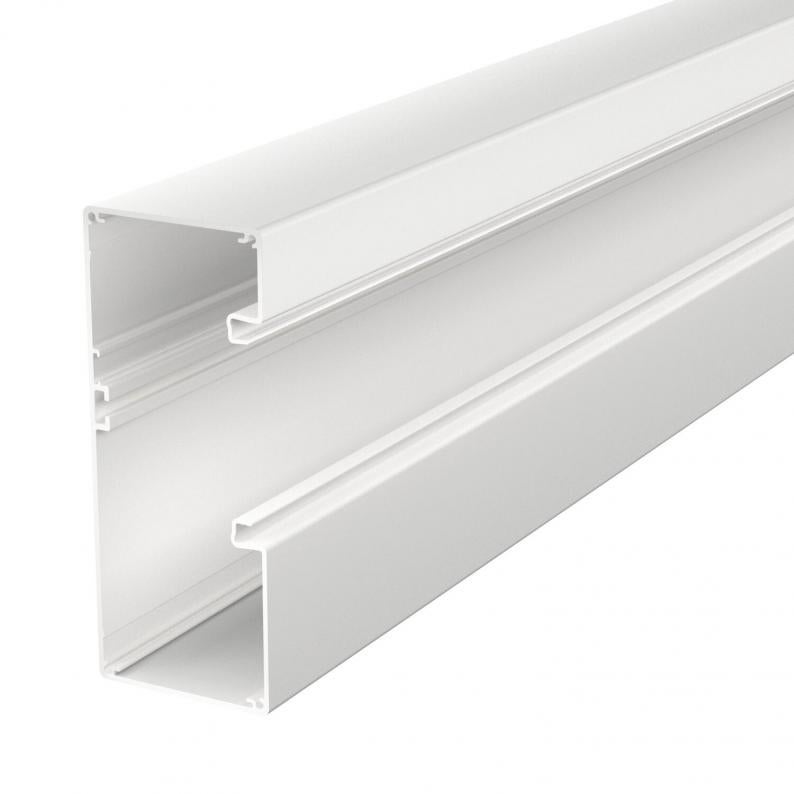

Installatiekanaal Rapid 80, kanaalbreedte 170, kanaalhoogte 70, asymmetrisch

Installatiekanaal Rapid 80, kanaalbreedte 170, kanaalhoogte 70, asymmetrisch

Type GA-A70170RW
Art.nr. 6279400
EAN 4012195768715
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte

Kl. vpe: 2 m

m

Omschrijving

Installatiekanaal zonder bodemperforatie geschikt voor directe wandmontage of op consoles. Overtollige lengtes tot 6000 mm voor draagprofielen en deksels en andere RAL-kleuren kunnen op aanvraag worden gerealiseerd. De zichtbare vlakken van de gelakte wandgoten zijn voorzien van beschermfolie.
Opmerking: bij wandgoten en hulpstukken van genaodiseerd aluminium zijn door materiaal- en fabricagemethoden kleine kleurverschillen mogelijk die onvermijdelijk zijn (conform DIN 17 611). Als alternatief wordt een poedercoating in de kleur RAL 9006 (wit aluminium) aanbevolen.

De deksel moet afzonderlijk worden besteld. Wij adviseren het gebruik van de kanaalklemmen.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • CO₂-voetafdruk (PCF)

Technische gegevens

Afmetingen

Lengte2000 mm
Breedte170 mm
Hoogte70 mm

Technische gegevens

Montagegat in bodemnee
Nuttige doorsnede8620 mm²
Halogeenvrijja
Aantal insteekbare scheidingswanden1
Kabelklemnee
Beschermfolieja
Kanaalverbindernee
BeschermingsgraadIP30
symmetrischnee
Model rechthoekigja
Aantal deksels1
Uitvoering achterwand (binnenzijde)Doorlopend C-profiel
Montagetype van dekselsintern
Beschermingsgraad IK-codeIK10
Deksel meegeleverdnee
ROHS-conformja
Bodemperforatiezonder bodemperforatie
Dekselbreedte76,5 mm
Temperatuurbereik min.-25 °C
Temperatuurbereik max.60 °C
Dimensie70x170x2000
Materiaalaluminium
Kleurzuiver wit; RAL 9010
Antibacteriële behandelingnee
ProductserieRapid 80®

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort33,8747 kg CO2e / 1 Meter
CO₂ Footprint (GWP)33,8747 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1

toebehoren

Systeemtoebehoren

Art.nr. 6279701

Koppeling GA-KUP70
Type
GA-KUP70

Kl. vpe: 1 VPE

VPE

Type
71GD6

Kl. vpe: 5 Stuks

Stuks

Type
71GD7-2

Kl. vpe: 2 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (3)
Downloads van 3D-specificaties (1)

Uitvoeringen

GA-A70170RW
Art.nr.
6279400
Lengte
2000
GA-A70170EL
Art.nr.
6279403
Lengte
2000
