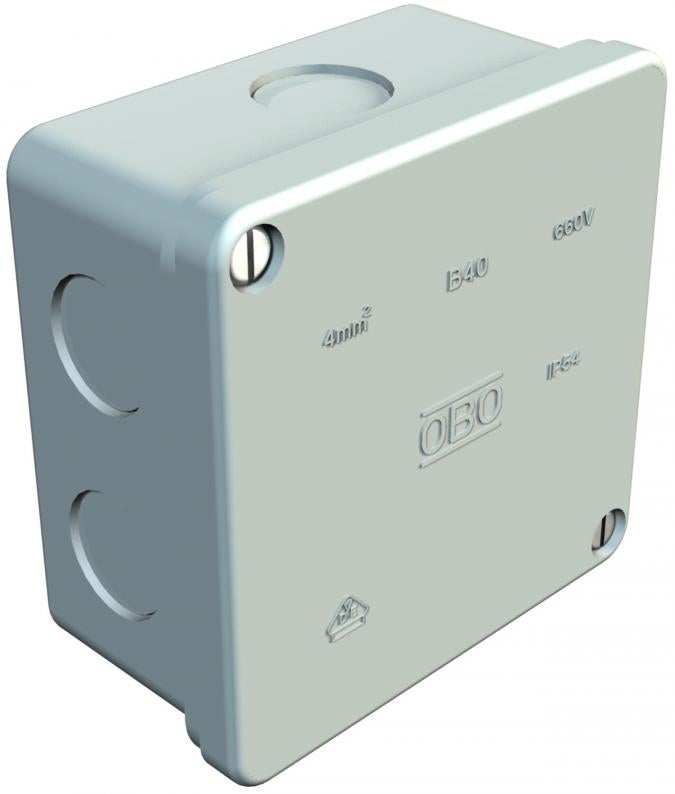

Kabeldozen B 40 M, zonder schroefdraad
Type B 40 M
Art.nr. 2001179
EAN 4012195545170
Art.nr. / Type
Binnenafmetingen
Aantal invoeren
Dit artikel is een uitlopend artikel!
Het vervangende artikel vindt u hier.
Kl. vpe: 5 Stuks
5Stuks
Stuks
Omschrijving
Beschermingsgraad IP54, nom. spanning 660 V, nom. doorsnede 4 - mm², 2 bevestigingsgaten voor schroeven tot 4,5 mm Ø in de kast, maar buiten de klemruimte. Bevestigingsschroefdraad M6 en hechtvoet onder de bodem. 2 dekselschroeven,
7 uitbreekbare invoeren Ø 20,5 mm (M20), met 4 kabelinvoeren EDVS 20 voor kabeldiameter 7,5-15 mm.
Binnenwerkse maten: 78x78x43 mm.
7 uitbreekbare invoeren Ø 20,5 mm (M20), met 4 kabelinvoeren EDVS 20 voor kabeldiameter 7,5-15 mm.
Binnenwerkse maten: 78x78x43 mm.
Technische gegevens

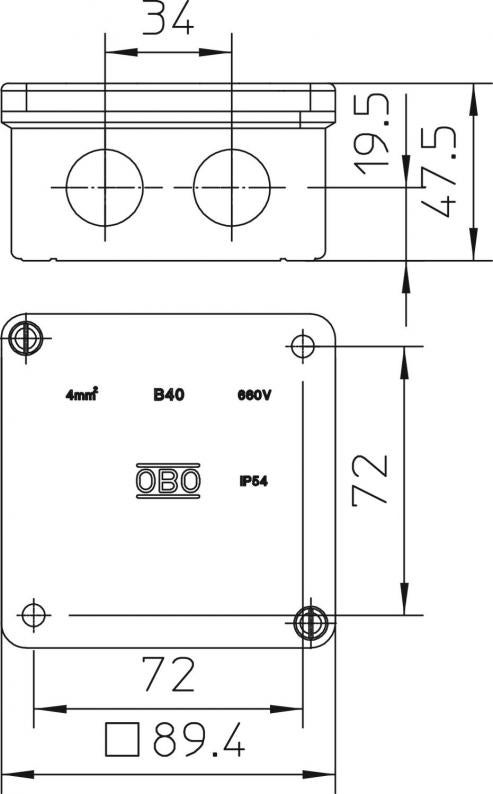

Afmetingen
| Lengte | 89,4 mm |
|---|---|
| Breedte | 89,4 mm |
| Hoogte | 47,5 mm |
| Binnenafmetingen | 78x78x43 mm |
Technische gegevens
| Soort invoer | Wartel |
|---|---|
| slagvast | nee |
| Halogeenvrij | ja |
| glasvezelversterkt | nee |
| Aantal invoeren | 7 |
| Invoer achteraan | nee |
| Transparante deksel | nee |
| Beschermingsgraad | IP54 |
| Nominale spanning | 660 V |
| Rijgbaar | nee |
| Met deksel | ja |
| verzegelbaar | nee |
| Soort invoer | Kabel |
| Voor Ex-zone | zonder |
| Nominale isolatiespanning Ui | 660 V |
| Functiebehoud | zonder |
| Explosieveilige uitvoering | nee |
| Soort doorvoer behuizing | Voorgeperst gat |
| Met afscherming | nee |
| Weersbestendig | nee |
| voor buisdiameter | 20 mm |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Nominale doorsnede min. | 4 mm² |
| Vorm | vierkant |
| Deksel | niet transparant |
| Dekselbevestiging | geschroefd |
| ROHS-conform | ja |
| Montagetype | Wand-/plafondmontage |
| moeilijk ontvlambaar | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 750°C |
| Dimensie | 89x89x48 |
| Materiaal | Duroplast, Aminoplast type 131.5 |
| Kleur | lichtgrijs; RAL 7035 |
| Productserie | B-serie |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,6423 kg CO₂e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 7,6423 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (2)
Productfoto's (2)
Uitvoeringen
Type
Binnenafmetingen
Aantal invoeren
Beschermingsgraad
Kleur
Art.nr.
B 40 M
78x78x43
7
IP54
lichtgrijs; RAL 7035
2001179
B 9 B M
73x73x35
7
IP54
lichtgrijs; RAL 7035
2001632
B 10 M
80x80x39
7
IP54
lichtgrijs; RAL 7035
2002167
B 11 M
125x100x44
10
IP54
lichtgrijs; RAL 7035
2002345
B 12 M
178x126x57
10
IP54
lichtgrijs; RAL 7035
2002523
