Kabeldozen B 9/T, doorstootmembraan, met klemstrook, metrisch
Type B 9 T M 5
Art.nr. 2001845
EAN 4012195541936
Art.nr. / Type
2001845 / B 9 T M 5
Binnenafmetingen
98x98x40 mm
Aantal invoeren
9
Beschermingsgraad
IP67
Kleur
lichtgrijs; RAL 7035
Kl. vpe: 5 Stuks
5Stuks
Stuks
Omschrijving
De vochtbestendige kabeldoos B9 / T ...: bestaat uit twee verschillende halogeenvrije kunststof componenten, 2 bijkomende invoeren in de basis met perforatiemembraan
(voor kabeldiameter tot 15 mm)
met doorstootmembraan (voor kabeldiameters tot 15 mm) in de bodem.
Bij gebruik van wartels (extra trekontlasting) hoeft het membraan niet te worden verwijderd (tijdsbesparing). Beschermingsgraad IP 67 bij perforatiemembranen en bij wartelsystemen zonder verwijdering van het perforatiemembraan.
Nominale spanning 400 V; Nominale doorsnede 4 - 6 mm².
Het deksel is geschroefd (180 °) met 4 voorgemonteerde, onverliesbare snelsluitingen voor het deksel en kan worden verzegeld.
De bevestigingsgaten zijn bovendien voorzien van een zachte kunststoflaag, schroefdiameter 5 mm (afstand 75 mm). Binnenafmetingen 98x98x40
(voor kabeldiameter tot 15 mm)
met doorstootmembraan (voor kabeldiameters tot 15 mm) in de bodem.
Bij gebruik van wartels (extra trekontlasting) hoeft het membraan niet te worden verwijderd (tijdsbesparing). Beschermingsgraad IP 67 bij perforatiemembranen en bij wartelsystemen zonder verwijdering van het perforatiemembraan.
Nominale spanning 400 V; Nominale doorsnede 4 - 6 mm².
Het deksel is geschroefd (180 °) met 4 voorgemonteerde, onverliesbare snelsluitingen voor het deksel en kan worden verzegeld.
De bevestigingsgaten zijn bovendien voorzien van een zachte kunststoflaag, schroefdiameter 5 mm (afstand 75 mm). Binnenafmetingen 98x98x40
Technische gegevens

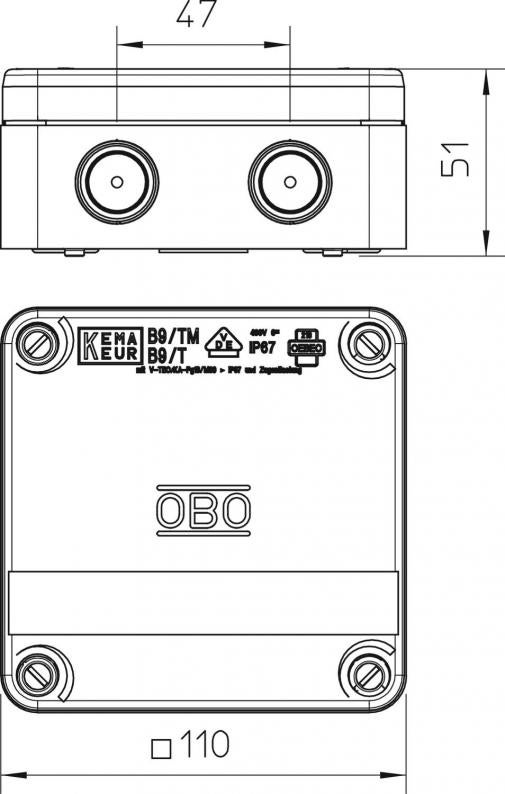

Afmetingen
| Lengte | 110 mm |
|---|---|
| Breedte | 110 mm |
| Hoogte | 51 mm |
| Binnenafmetingen | 98x98x40 mm |
Technische gegevens
| Soort invoer | Kabel- / schroefaansluiting |
|---|---|
| Halogeenvrij | ja |
| Aantal invoeren | 9 |
| Aantal klemmen | 5 |
| Invoer achteraan | ja |
| Beschermingsgraad | IP67 |
| Nominale spanning | 400 V |
| Rijgbaar | ja |
| Met deksel | ja |
| verzegelbaar | ja |
| Soort invoer | Kabel |
| Voor Ex-zone | zonder |
| Nominale isolatiespanning Ui | 400 V |
| Functiebehoud | zonder |
| Explosieveilige uitvoering | nee |
| Soort doorvoer behuizing | Schroefdraad en afdichtmembraan |
| Weersbestendig | nee |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Max. Aderdiameter | 6 mm² |
| Nominale doorsnede min. | 4 mm² |
| Nominale doorsnede max. | 6 mm² |
| Vorm | vierkant |
| uitrusting van de componente | Klem |
| Deksel | niet transparant |
| Dekselbevestiging | geschroefd |
| ROHS-conform | ja |
| Montagetype | Wand-/plafondmontage |
| Temperatuurbereik min. | -5 °C |
| Temperatuurbereik max. | 60 °C |
| moeilijk ontvlambaar | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 750°C |
| Dimensie | 110x110x50 |
| Materiaal | Polypropyleen |
| Kleur | lichtgrijs; RAL 7035 |
| Productserie | B-serie |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,7174 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,7174 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
