Kabeldozen B 9/T, doorstootmembraan, met klemstrook, PG
Type B 9 T 5
Art.nr. 2001802
EAN 4012195879671
Art.nr. / Type
2001802 / B 9 T 5
Binnenafmetingen
98x98x40 mm
Aantal invoeren
9
Beschermingsgraad
IP67
Kleur
lichtgrijs; RAL 7035
Dit artikel is een uitlopend artikel!
Kl. vpe: 5 Stuks
5Stuks
Stuks
Omschrijving
B9 / T ...: bestaat uit twee verschillende halogeenvrije kunststof componenten,
8 schroefdraadinvoeren (PG16) met perforatiemembraan (voor kabeldiameters tot 15 mm) in het vloeroppervlak. Bij gebruik van wartels (extra trekontlasting) hoeft het membraan niet te worden verwijderd (tijdsbesparing). Beschermingsgraad IP 67 bij perforatiemembranen en bij wartelsystemen zonder verwijdering van het perforatiemembraan.
Nominale spanning 400 V; Nominale doorsnede 4 - 6 mm².
De dekselbevestiging gebeurd door het vastschroeven van de 4 voorgemonteerde, onverliesbare dekselsnelbevestigingen (180°). De bevestigingsgaten zijn bovendien voorzien van een zachte kunststoflaag, schroefdiameter 5 mm (afstand 75 mm). Binnenafmetingen 98x98x40
B9/T met VBX/KL 60
2 schroefafdekkapjes, 1 klemmenstrook VBX/KL 60 en 1 bevestigingsschroef
8 schroefdraadinvoeren (PG16) met perforatiemembraan (voor kabeldiameters tot 15 mm) in het vloeroppervlak. Bij gebruik van wartels (extra trekontlasting) hoeft het membraan niet te worden verwijderd (tijdsbesparing). Beschermingsgraad IP 67 bij perforatiemembranen en bij wartelsystemen zonder verwijdering van het perforatiemembraan.
Nominale spanning 400 V; Nominale doorsnede 4 - 6 mm².
De dekselbevestiging gebeurd door het vastschroeven van de 4 voorgemonteerde, onverliesbare dekselsnelbevestigingen (180°). De bevestigingsgaten zijn bovendien voorzien van een zachte kunststoflaag, schroefdiameter 5 mm (afstand 75 mm). Binnenafmetingen 98x98x40
B9/T met VBX/KL 60
2 schroefafdekkapjes, 1 klemmenstrook VBX/KL 60 en 1 bevestigingsschroef
Technische gegevens

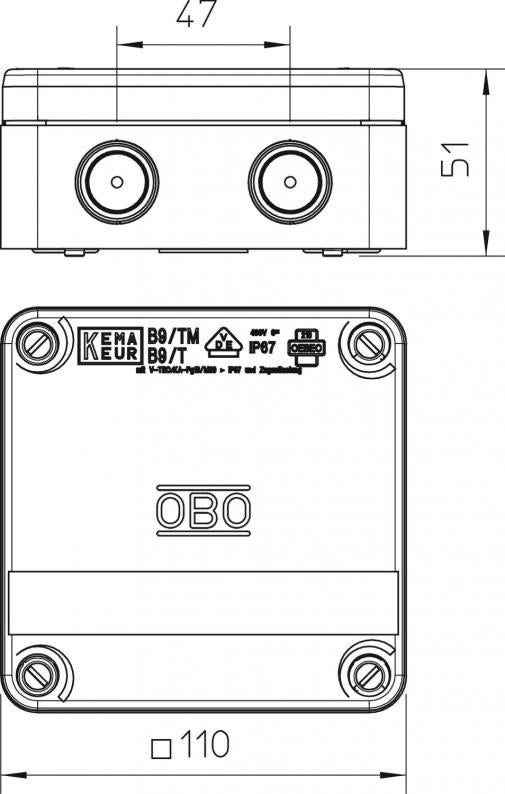

Afmetingen
| Lengte | 110 mm |
|---|---|
| Breedte | 110 mm |
| Hoogte | 51 mm |
| Binnenafmetingen | 98x98x40 mm |
Technische gegevens
| Soort invoer | Kabel- / schroefaansluiting |
|---|---|
| Halogeenvrij | ja |
| Aantal invoeren | 9 |
| Invoer achteraan | ja |
| Beschermingsgraad | IP67 |
| Nominale spanning | 400 V |
| Rijgbaar | ja |
| Met deksel | ja |
| verzegelbaar | ja |
| Soort invoer | Kabel |
| Voor Ex-zone | zonder |
| Nominale isolatiespanning Ui | 400 V |
| Functiebehoud | zonder |
| Explosieveilige uitvoering | nee |
| Soort doorvoer behuizing | Schroefdraad en afdichtmembraan |
| Weersbestendig | nee |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Max. Aderdiameter | 6 mm² |
| Nominale doorsnede min. | 4 mm² |
| Nominale doorsnede max. | 6 mm² |
| Vorm | vierkant |
| uitrusting van de componente | Klem |
| Dekselbevestiging | geschroefd |
| ROHS-conform | ja |
| Montagetype | Wand-/plafondmontage |
| Temperatuurbereik min. | -5 °C |
| Temperatuurbereik max. | 60 °C |
| moeilijk ontvlambaar | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C |
| Dimensie | 110x110x50 |
| Materiaal | Polypropyleen |
| Kleur | lichtgrijs; RAL 7035 |
| Productserie | B-serie |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,7088 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,7088 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Certificaten (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Binnenafmetingen
Aantal invoeren
Beschermingsgraad
Kleur
Art.nr.
B 9 T 5
98x98x40
9
IP67
lichtgrijs; RAL 7035
2001802
B 9 T 5
Art.nr.
2001802
Binnenafmetingen
98x98x40
Aantal invoeren
9
Beschermingsgraad
IP67
Kleur
lichtgrijs; RAL 7035
