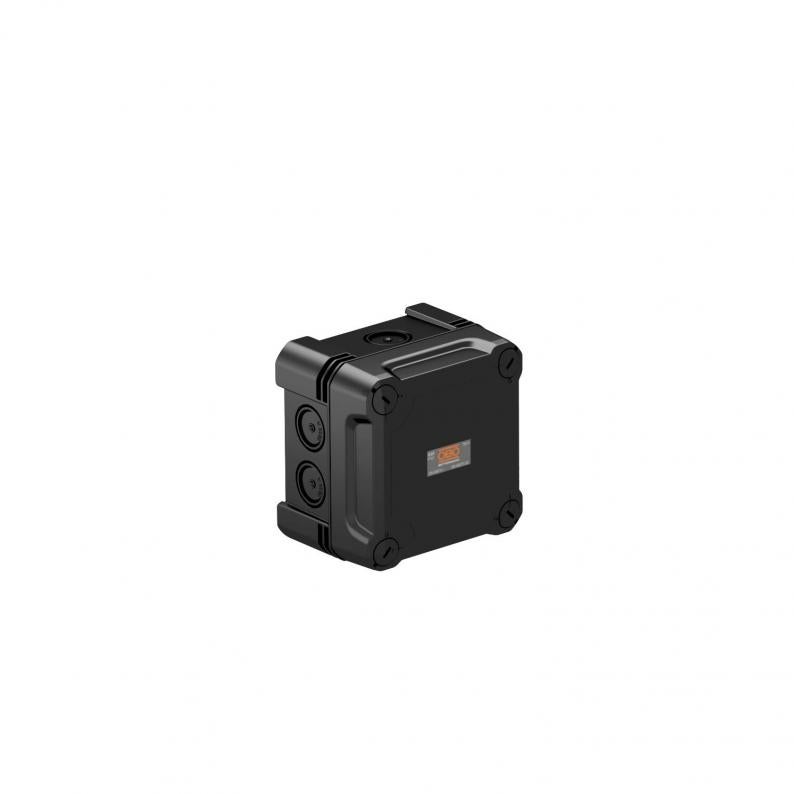

Kabeldozen X04
Type X04 SW
Art.nr. 2005118
EAN 4012196580491
Art.nr. / Type
Binnenafmetingen
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving

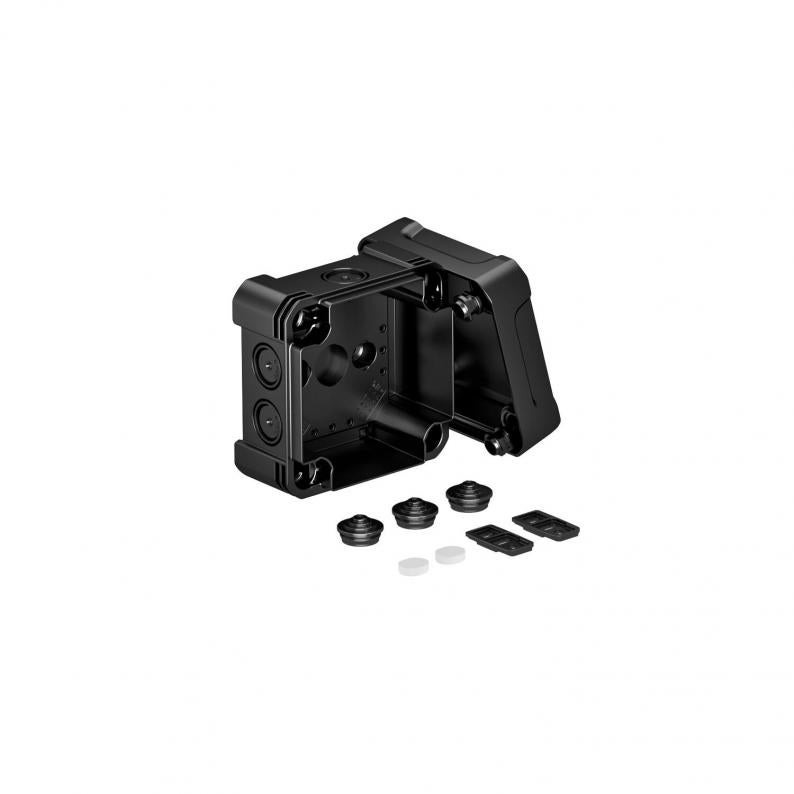

Kabeldozen voor verbinden van kabels en leidingen in binnenopstelling en buitenopstelling. Vierkant model met doorbreekinvoeren. Geschikt voor de wand-/plafondmontage met de mogelijkheid tot buitenbevestiging, binnenbevestiging of montage via het hoekelement. Bijzonder slagvast met IK09. Deksel met snelsluiting, verzegelbaar. Gefabriceerd van halogeenvrij en UV-bestendig materiaal.
Kabeldoos conform DIN EN 60670. Vlamvertragend volgens DIN EN 60695-2-11, testtemperatuur 650°C. Slagvastheid IK09 conform NEN-EN 50102. Beschermingsgraad IP67 conform NEN-EN-IEC 60529.
Kabeldoos conform DIN EN 60670. Vlamvertragend volgens DIN EN 60695-2-11, testtemperatuur 650°C. Slagvastheid IK09 conform NEN-EN 50102. Beschermingsgraad IP67 conform NEN-EN-IEC 60529.
Technische gegevens

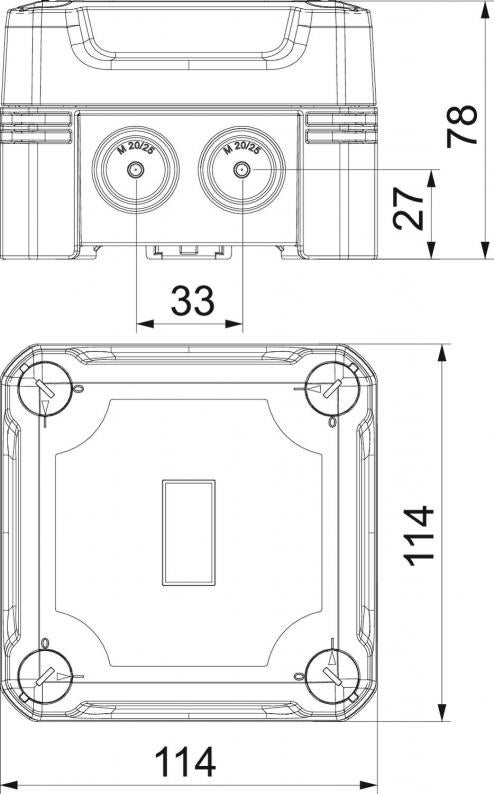

Afmetingen
| Lengte | 114 mm |
|---|---|
| Breedte | 114 mm |
| Hoogte | 78 mm |
| Binnenafmetingen | 102x102x60 mm |
Technische gegevens
| slagvast | ja |
|---|---|
| Halogeenvrij | ja |
| glasvezelversterkt | ja |
| Aantal invoeren | 7 |
| Invoer achteraan | nee |
| Transparante deksel | nee |
| Beschermingsgraad | IP67 |
| Nominale spanning | 750 V |
| Rijgbaar | ja |
| Met deksel | ja |
| verzegelbaar | ja |
| Soort invoer | Deelmembraam afsnijdbaar |
| Nominale isolatiespanning Ui | 750 V |
| Explosieveilige uitvoering | nee |
| Soort doorvoer behuizing | Voorgeperst gat |
| Met afscherming | nee |
| Weersbestendig | ja |
| Beschermingsgraad IK-code | IK09 |
| Max. Aderdiameter | 4 mm² |
| Nominale doorsnede min. | 1,5 mm² |
| Nominale doorsnede max. | 4 mm² |
| Vorm | vierkant |
| uitrusting van de componente | zonder |
| Deksel | niet transparant |
| Dekselbevestiging | geschroefd |
| ROHS-conform | ja |
| Montagetype | Wand-/plafondmontage |
| Temperatuurbereik min. | -25 °C |
| Temperatuurbereik max. | 65 °C |
| moeilijk ontvlambaar | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C |
| Dimensie | 114x114x78 |
| Materiaal | Polycarbonaat |
| Kleur | grafietzwart; RAL 9011 |
| Productserie | X-serie |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 1,05 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,05 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
