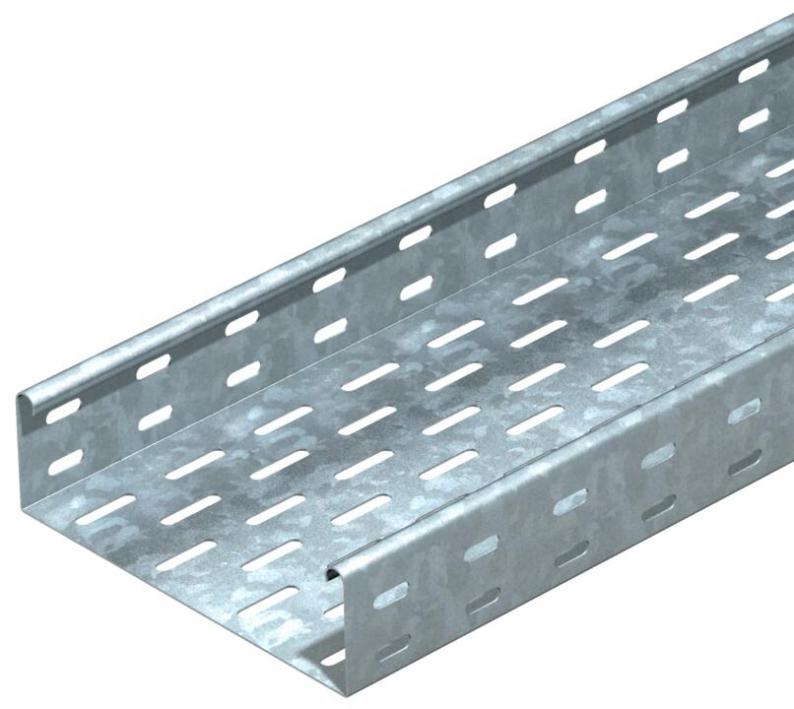

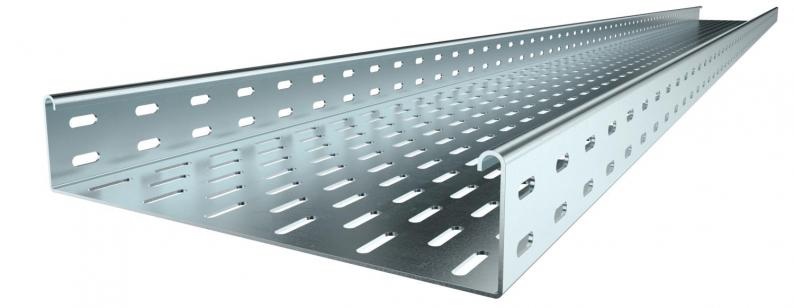

Kabelgoot EKS 60 FS
Type EKS 630 FS
Art.nr. 6056326
EAN 4012196389834
Art.nr. / Type
6056326 / EKS 630 FS
Lengte
3000 mm
Breedte
300 mm
Functiebehoud
nee
Plaatdikte
2 mm
Oppervlak
bandverzinkt
Materiaal
staal
Kl. vpe: 3 m
3m
m
Omschrijving
EKS 60 = Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De koppelplaten moeten bij alle uitvoeringen afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 60 mm |
| Maat B | 300 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 178 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 2 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 17800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 60 x 300 |
| ROHS-conform | ja |
| Dimensie | 60x300x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | EKS-serie |
Belastingen
| Steunafstand 1,5 m | 2,6 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,7 kN/m |
| Steunafstand 2,5 m | 1,4 kN/m |
| Steunafstand 3,0 m | 0,95 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 17,5565 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 17,5565 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
