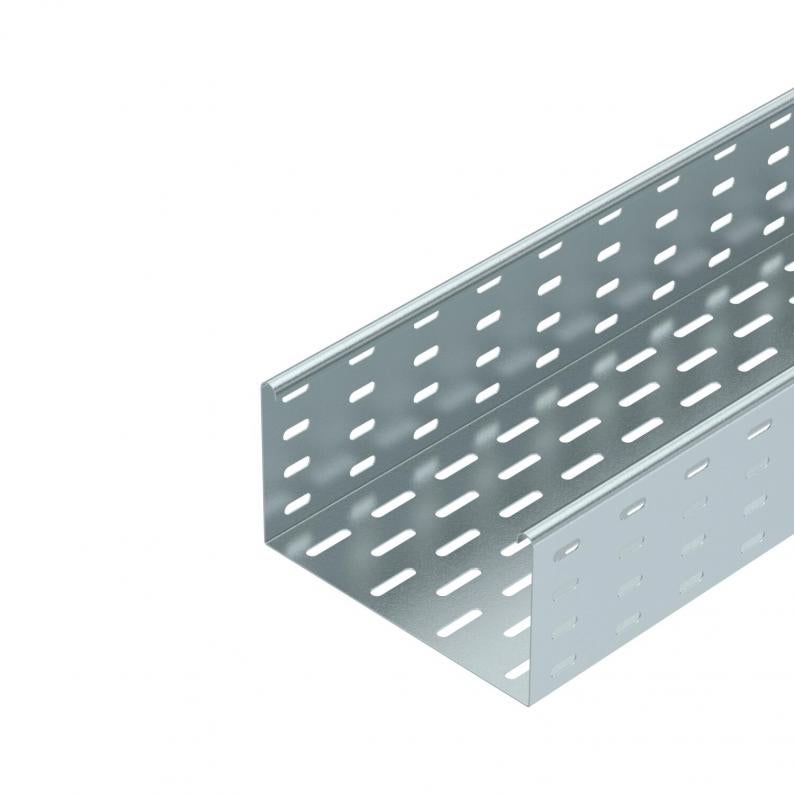

Kabelgoot MKS 110 FT
Type MKS 130 FT
Art.nr. 6060641
EAN 4012196392414
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
MKS 110 = Middelzwaar KabelgootSysteem met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De kabelgoot wordt met schroeven type FRS M6 x 12 op de console bevestigd.
Technische gegevens

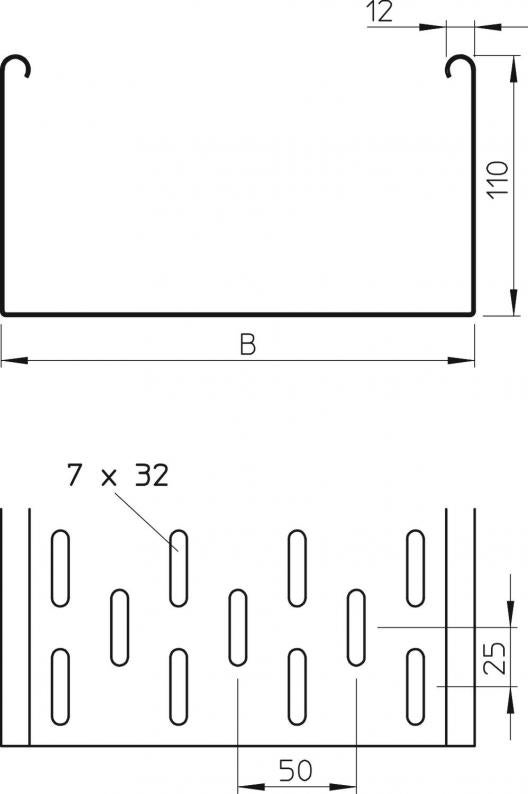

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 110 mm |
| Maat B | 300 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 330 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 33000 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 110x300x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | MKS-serie |
Belastingen
| Steunafstand 1,5 m | 1,85 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,3 kN/m |
| Steunafstand 2,5 m | 0,75 kN/m |
| Steunafstand 3,0 m | 0,6 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 9,793 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,793 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
MKS 110 FT
3000
100
nee
1
thermisch verzinkt
staal
6060609
MKS 120 FT
3000
200
nee
1
thermisch verzinkt
staal
6060625
MKS 130 FT
3000
300
nee
1
thermisch verzinkt
staal
6060641
MKS 140 FT
3000
400
nee
1
thermisch verzinkt
staal
6060676
Breedte
MKS 110 FT
Art.nr.
6060609
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
MKS 120 FT
Art.nr.
6060625
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
MKS 130 FT
Art.nr.
6060641
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
MKS 140 FT
Art.nr.
6060676
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
