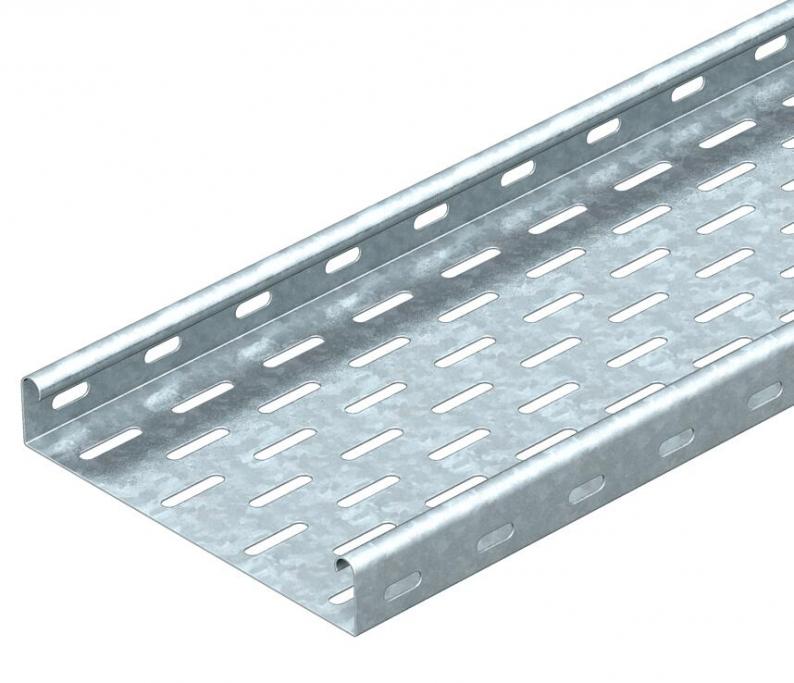

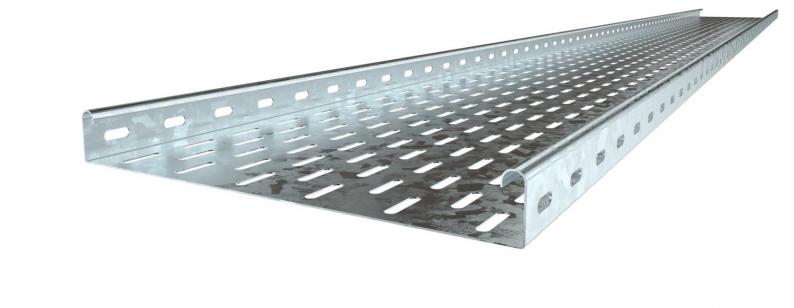

Kabelgoot MKS 35 FT
Type MKS 320 FT
Art.nr. 6053203
EAN 4012196059355
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
MKS 35 = Middelzwaar KabelgootSysteem met een zijhoogte van 35 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens

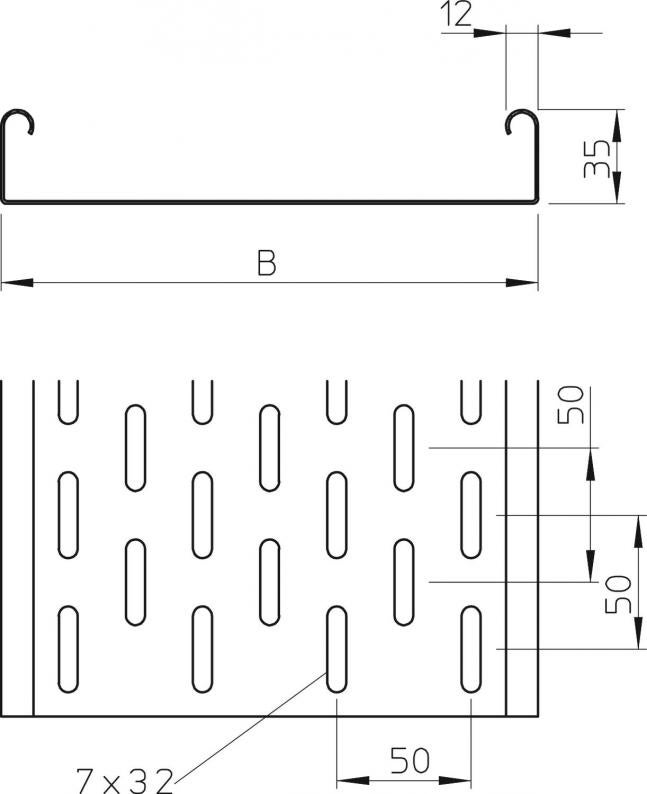

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 35 mm |
| Maat B | 200 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 68 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 6800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 35 x 200 |
| ROHS-conform | ja |
| Dimensie | 35x200x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | MKS-serie |
Belastingen
| Steunafstand 1,0 m | 1,1 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,5 kN/m |
| Steunafstand 2,0 m | 0,3 kN/m |
| Steunafstand 2,5 m | 0,3 kN/m |
| Steunafstand 3,0 m | 0,2 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 5,313 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,313 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
MKS 310 FT
3000
100
nee
1
thermisch verzinkt
staal
6053106
MKS 320 FT
3000
200
nee
1
thermisch verzinkt
staal
6053203
MKS 330 FT
3000
300
nee
1
thermisch verzinkt
staal
6053300
Breedte
MKS 310 FT
Art.nr.
6053106
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
MKS 320 FT
Art.nr.
6053203
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
MKS 330 FT
Art.nr.
6053300
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
