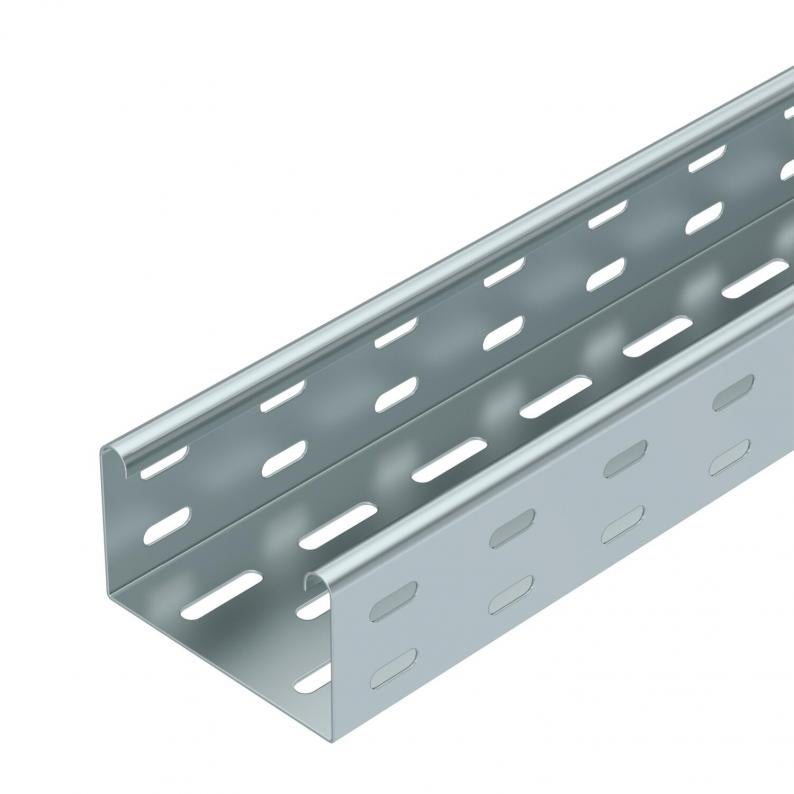

Kabelgoot MKS 60 FS
Type MKS 610 FS
Art.nr. 6055109
EAN 4012196059652
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
MKS 60 = Middelzwaar Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 60 mm |
| Maat B | 100 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 58 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 5800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 60 x 100 |
| ROHS-conform | ja |
| Dimensie | 60x100x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | MKS-serie |
Belastingen
| Steunafstand 1,5 m | 1,5 kN/m |
|---|---|
| Steunafstand 1,75 m | 1,25 kN/m |
| Steunafstand 2,0 m | 1 kN/m |
| Steunafstand 2,5 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 4,481 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 4,481 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (5)
Certificaten (3)
Handleidingen en help (4)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
MKS 610 FS
3000
100
nee
1
bandverzinkt
staal
6055109
MKS 615 FS
3000
150
nee
1
bandverzinkt
staal
6055141
MKS 620 FS
3000
200
nee
1
bandverzinkt
staal
6055206
MKS 630 FS
3000
300
nee
1
bandverzinkt
staal
6055303
MKS 640 FS
3000
400
nee
1
bandverzinkt
staal
6055400
MKS 650 FS
3000
500
nee
1
bandverzinkt
staal
6055508
MKS 660 FS
3000
600
nee
1
bandverzinkt
staal
6055524
