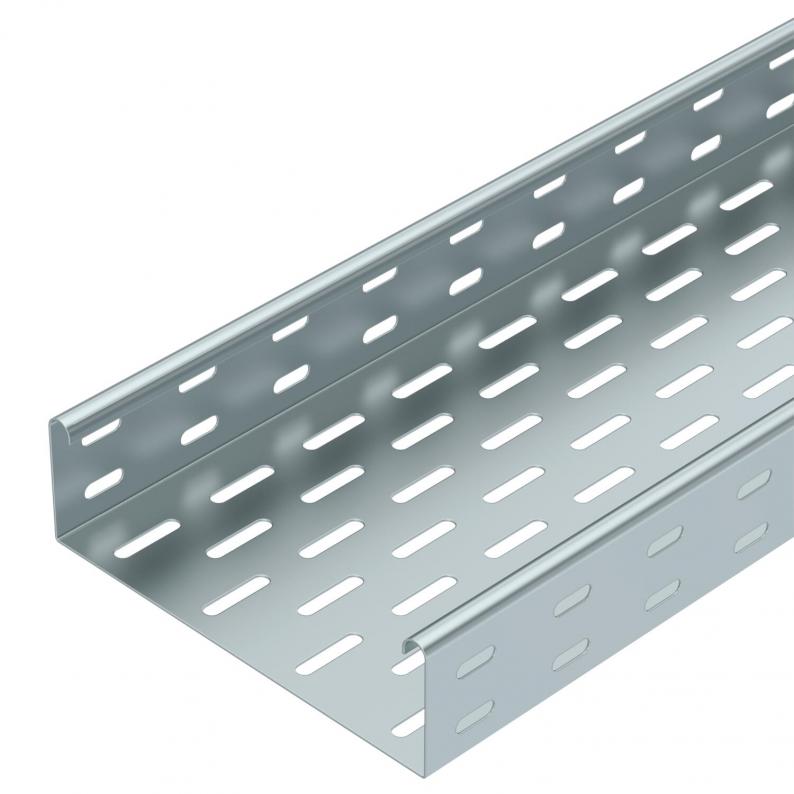

Kabelgoot MKS 60 FT SOMY
Type MKS 640 FT SO
Art.nr. 7190109
EAN 4012195978015
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Omschrijving
MKS 60 = Middelzwaar Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens

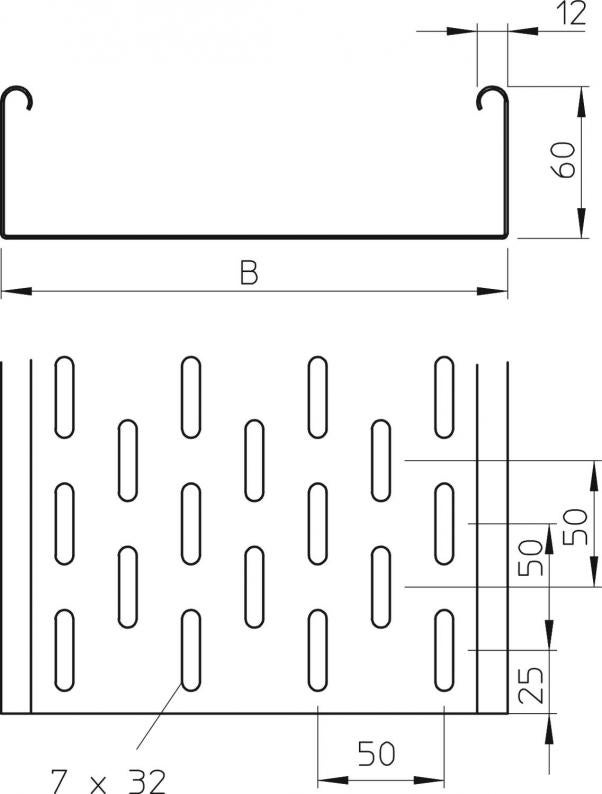

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 60 mm |
| Maat B | 400 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | meegeleverde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 238 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 23800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 60x400x3000 |
| Oppervlak | vuurverzinkt 85µm |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | MKS-serie |
Belastingen
| Steunafstand 1,5 m | 1,5 kN/m |
|---|---|
| Steunafstand 1,75 m | 1,25 kN/m |
| Steunafstand 2,0 m | 1 kN/m |
| Steunafstand 2,5 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 10,6834 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 10,6834 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (3)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
MKS 615 FT SO
3000
150
nee
1
vuurverzinkt 85µm
staal
7190101
MKS 620 FT SO
3000
200
nee
1
vuurverzinkt 85µm
staal
7190103
MKS 630 FT SO
3000
300
nee
1
vuurverzinkt 85µm
staal
7190107
MKS 640 FT SO
3000
400
nee
1
vuurverzinkt 85µm
staal
7190109
Breedte
MKS 615 FT SO
Art.nr.
7190101
Lengte
3000
Breedte
150
Functiebehoud
nee
Plaatdikte
1
Oppervlak
vuurverzinkt 85µm
Materiaal
staal
MKS 620 FT SO
Art.nr.
7190103
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1
Oppervlak
vuurverzinkt 85µm
Materiaal
staal
MKS 630 FT SO
Art.nr.
7190107
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1
Oppervlak
vuurverzinkt 85µm
Materiaal
staal
MKS 640 FT SO
Art.nr.
7190109
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
1
Oppervlak
vuurverzinkt 85µm
Materiaal
staal
