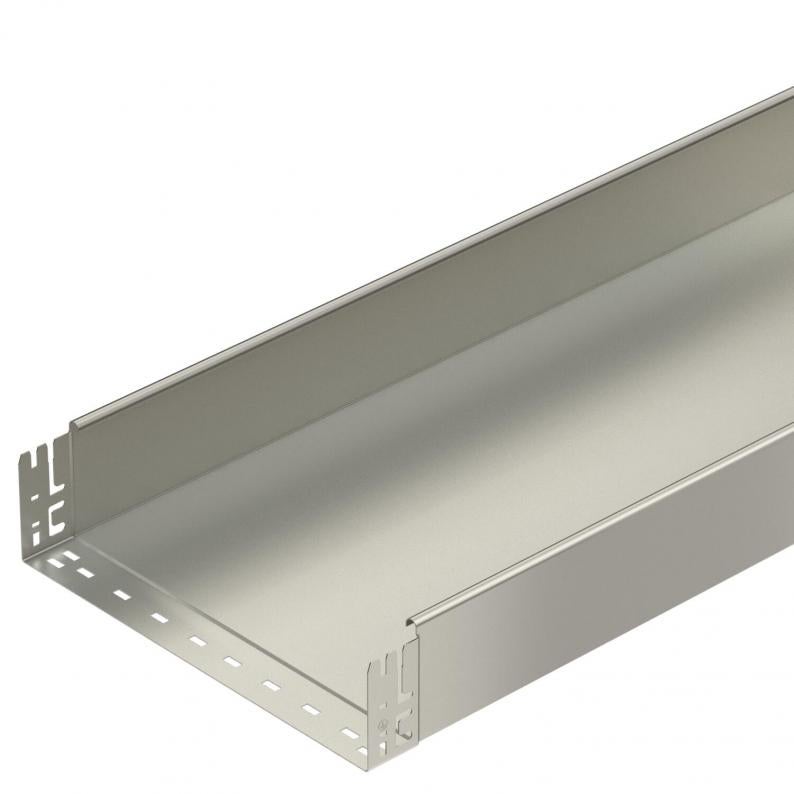

Kabelgoot MKS-Magic® 110 ongeperforeerd A2
Type MKSMU 140 A2
Art.nr. 6059424
EAN 4012195832317
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 110 mm |
| Maat B | 400 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | nee |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 438 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | nee |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 43800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 110x400x3050 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | MKSM-serie |
Belastingen
| Steunafstand 1,5 m | 1,85 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,3 kN/m |
| Steunafstand 2,5 m | 0,75 kN/m |
| Steunafstand 3,0 m | 0,6 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 28,8355 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 28,8355 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
MKSMU 110 A2
3050
100
110
nee
1
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059416
MKSMU 120 A2
3050
200
110
nee
1
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059420

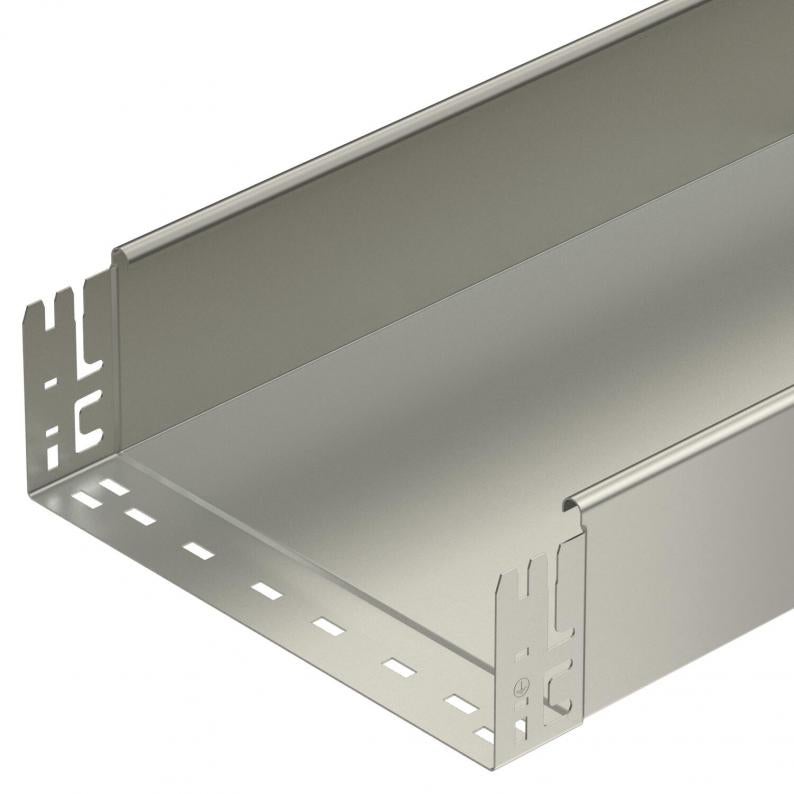

MKSMU 130 A2
3050
300
110
nee
1
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059422
MKSMU 140 A2
3050
400
110
nee
1
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059424
MKSMU 150 A2
3050
500
110
nee
1
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059426
MKSMU 160 A2
3050
600
110
nee
1
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059428
Breedte
MKSMU 110 A2
Art.nr.
6059416
Lengte
3050
Breedte
100
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
MKSMU 120 A2
Art.nr.
6059420
Lengte
3050
Breedte
200
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
MKSMU 130 A2
Art.nr.
6059422
Lengte
3050
Breedte
300
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
MKSMU 140 A2
Art.nr.
6059424
Lengte
3050
Breedte
400
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
MKSMU 150 A2
Art.nr.
6059426
Lengte
3050
Breedte
500
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
MKSMU 160 A2
Art.nr.
6059428
Lengte
3050
Breedte
600
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Kleur
roestvrij staal
