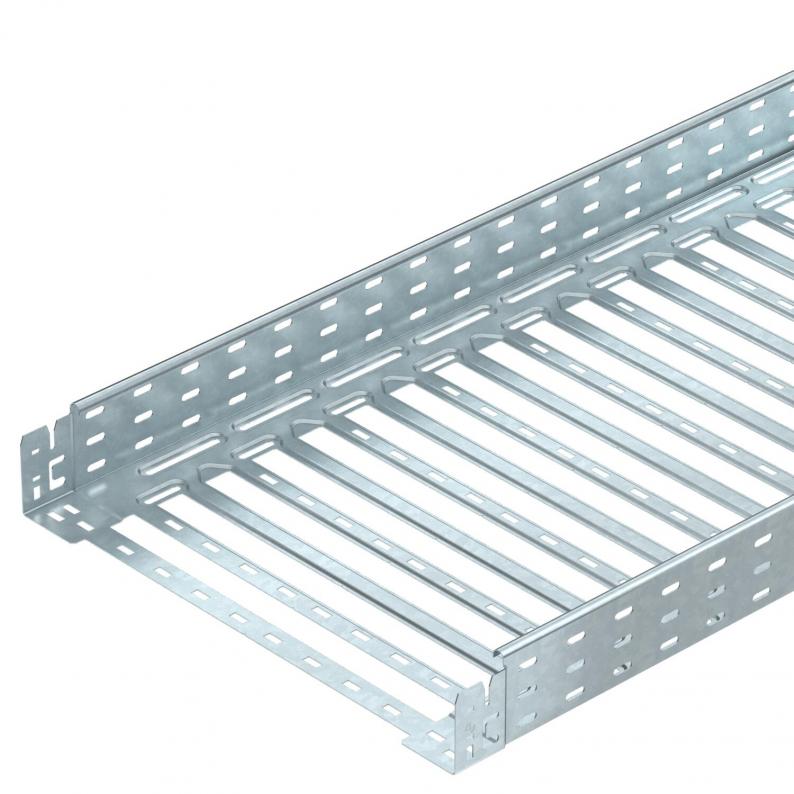

Kabelgoot MKS-Magic® 85 FT

Kabelgoot MKS-Magic® 85 FT

Type MKSM 850 FT
Art.nr. 6059107
EAN 4012195830467
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte

Kl. vpe: 3 m

m

Omschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.



De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

Afmetingen

Lengte3050 mm
Breedte500 mm
Hoogte85 mm
Maat y462 mm
Maat L380 mm
Maat B500 mm
Maat x396 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Uitvoering verbindergeïntegreerde verbinder
Verspanuitvoeringnee
Nuttige doorsnede423 cm²
Roestvast staal, gebeitstnee
Plaatdikte1 mm
Montagegat in bodemja
NATO Gatenpatroonnee
Nuttige doorsnede42300 mm²
Met bovenstuknee
ROHS-conformja
Dimensie85x500x3050
Oppervlakthermisch verzinkt
Materiaalstaal
Kleurzink
Element sprinklerinstallatieja
Magnetische afschermingsdemping met deksel50 dB
Magnetische afschermingsdemping zonder deksel20 dB
Belastingstesttype conform IEC 61537Type II
Effectieve lengte3000 mm
Type verbinder kabeldraagsysteemKlikbevestiging
ProductserieMKSM-serie

Belastingen

Steunafstand 1,5 m1,4 kN/m
Steunafstand 2,0 m1,1 kN/m
Steunafstand 2,5 m0,85 kN/m
Belastingsdiagram kabelgoot type MKSM 85

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Ondersteuningsafstand in meters

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot/-ladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort12,0942 kg CO2e / 1 Meter
CO₂ Footprint (GWP)12,0942 kg CO₂e
Onderzoeksdatum CO2-waarde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Verloopdatum EPD10.07.2029
Declaratienummer EPDEPD-KTO-17.0
EPD-standaard / LCA-standaard (normen)DIN EN ISO 14025,EN 15804 + A2

toebehoren

Systeemtoebehoren
Type
KTSMV 850 DD

Kl. vpe: 1 Stuks

Stuks

Type
DRL 500 FT

Kl. vpe: 3 m

m

Art.nr. 6036238

45°-bocht 85 FT
Type
RB 45 850 FT

Kl. vpe: 1 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
MKSM 810 FT
Art.nr.
6059097
Lengte
3050
Breedte
100
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
MKSM 820 FT
Art.nr.
6059101
Lengte
3050
Breedte
200
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
MKSM 830 FT
Art.nr.
6059103
Lengte
3050
Breedte
300
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
MKSM 840 FT
Art.nr.
6059105
Lengte
3050
Breedte
400
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
MKSM 850 FT
Art.nr.
6059107
Lengte
3050
Breedte
500
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
MKSM 860 FT
Art.nr.
6059109
Lengte
3050
Breedte
600
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
