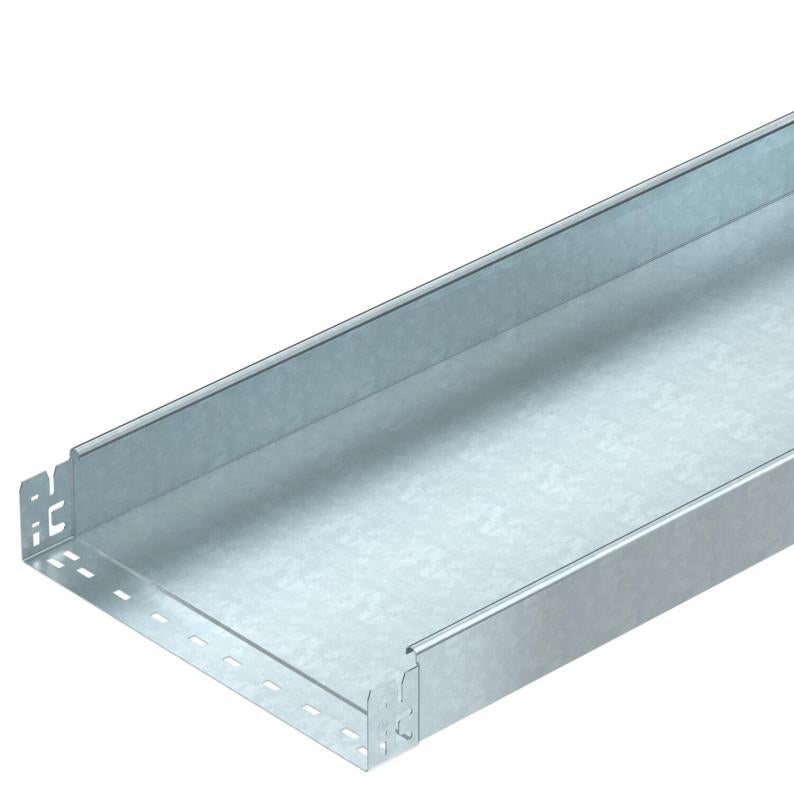

Kabelgoot MKS-Magic® 85 ongeperforeerd FT
Type MKSMU 840 FT
Art.nr. 6059333
EAN 4012195831730
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving

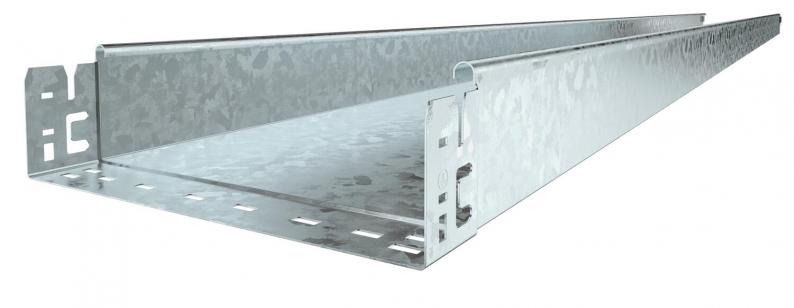

Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens

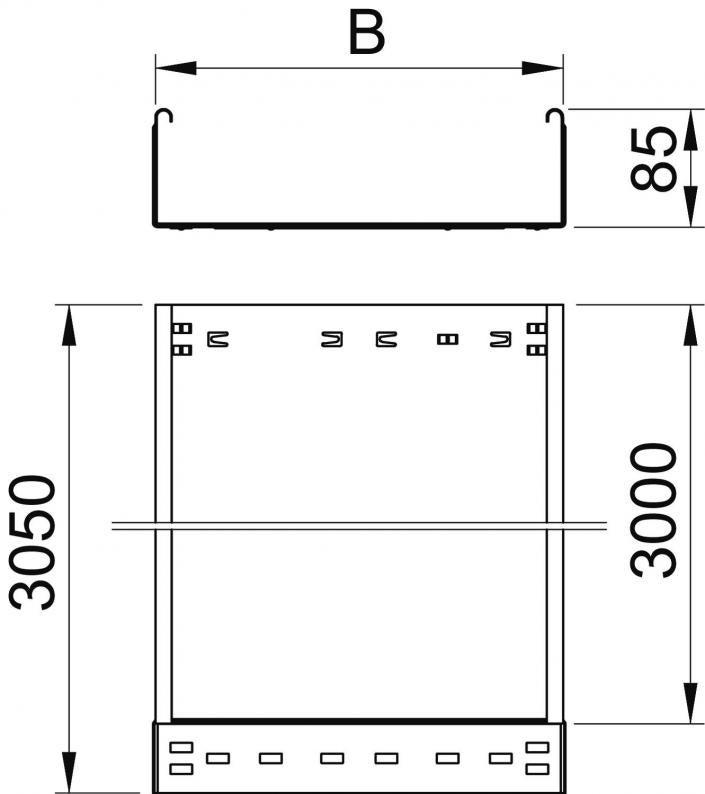

Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 85 mm |
| Maat B | 400 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | nee |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 338 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | nee |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 33800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 85x400x3050 |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | MKSM-serie |
Belastingen
| Steunafstand 1,5 m | 1,75 kN/m |
|---|---|
| Steunafstand 1,75 m | 1,4 kN/m |
| Steunafstand 2,0 m | 1,1 kN/m |
| Steunafstand 2,5 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 13,4046 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 13,4046 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
MKSMU 810 FT
3050
100
85
nee
1
thermisch verzinkt
staal
zink
6059325
MKSMU 820 FT
3050
200
85
nee
1
thermisch verzinkt
staal
zink
6059329
MKSMU 830 FT
3050
300
85
nee
1
thermisch verzinkt
staal
zink
6059331
MKSMU 840 FT
3050
400
85
nee
1
thermisch verzinkt
staal
zink
6059333
MKSMU 850 FT
3050
500
85
nee
1
thermisch verzinkt
staal
zink
6059335
MKSMU 860 FT
3050
600
85
nee
1
thermisch verzinkt
staal
zink
6059337
Breedte
MKSMU 810 FT
Art.nr.
6059325
Lengte
3050
Breedte
100
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
MKSMU 820 FT
Art.nr.
6059329
Lengte
3050
Breedte
200
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
MKSMU 830 FT
Art.nr.
6059331
Lengte
3050
Breedte
300
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
MKSMU 840 FT
Art.nr.
6059333
Lengte
3050
Breedte
400
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
MKSMU 850 FT
Art.nr.
6059335
Lengte
3050
Breedte
500
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
MKSMU 860 FT
Art.nr.
6059337
Lengte
3050
Breedte
600
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
