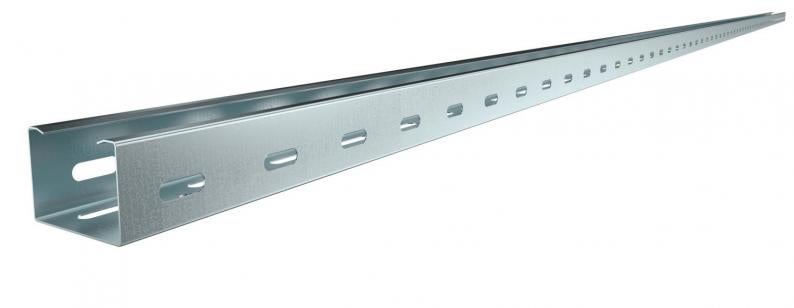

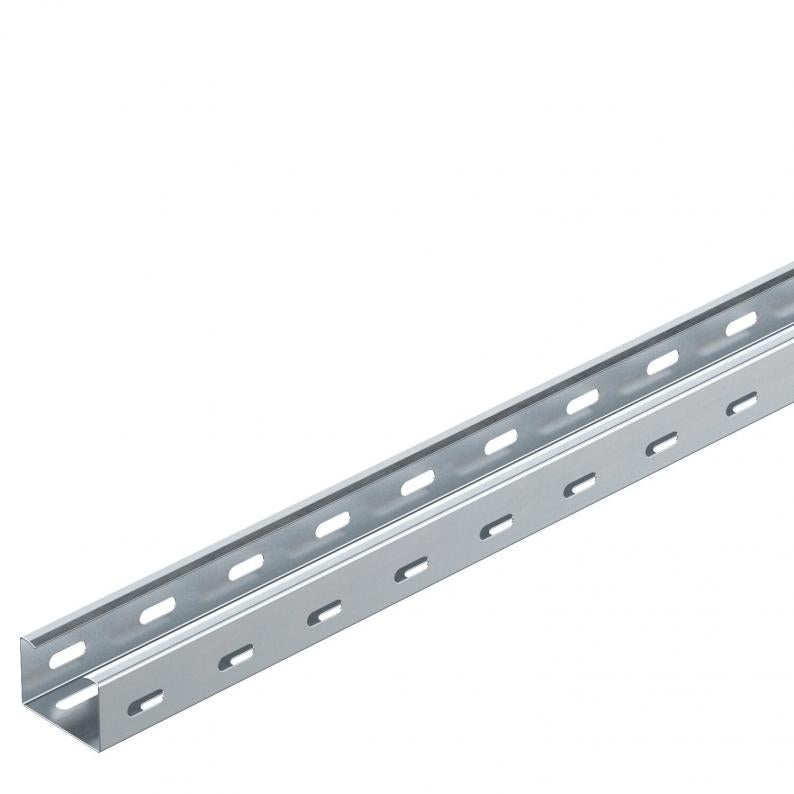

Kabelgoot RKS 35 FS
Type RKS 305 FS
Art.nr. 6047410
EAN 4012196662104
Art.nr. / Type
6047410 / RKS 305 FS
Lengte
3000 mm
Breedte
50 mm
Functiebehoud
nee
Plaatdikte
0,75 mm
Oppervlak
bandverzinkt
Materiaal
staal
Kl. vpe: 3 m
3m
m
Omschrijving
RKS 35 = rationeel kabelgootsysteem met zijhoogte 35 mm.
Geschikte deksel met draaigrendel: type AZDMD 50.
Geschikte deksel met draaigrendel: type AZDMD 50.
Kabelgoot met doorlopende bodem- en zijperforatie alsmede centrale perforatie (Ø11 mm) in de bodem voor extra bevestigingen.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 50 mm |
| Hoogte | 35 mm |
| Maat L | 3000 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 16 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 0,75 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 1600 mm² |
| Met bovenstuk | nee |
| Afmetingen | 35x50 |
| ROHS-conform | ja |
| Bodemperforatie | 7x32 |
| Dimensie | 35x50x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | RKS-serie |
Belastingen
| Steunafstand 1,0 m | 1,2 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,5 kN/m |
| Steunafstand 2,0 m | 0,3 kN/m |
| Steunafstand 2,5 m | 0,1 kN/m |
| Steunafstand 3,0 m | 0,05 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 1,7086 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 1,7086 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
