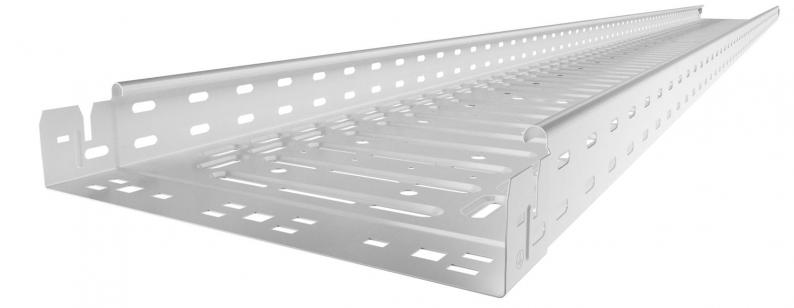

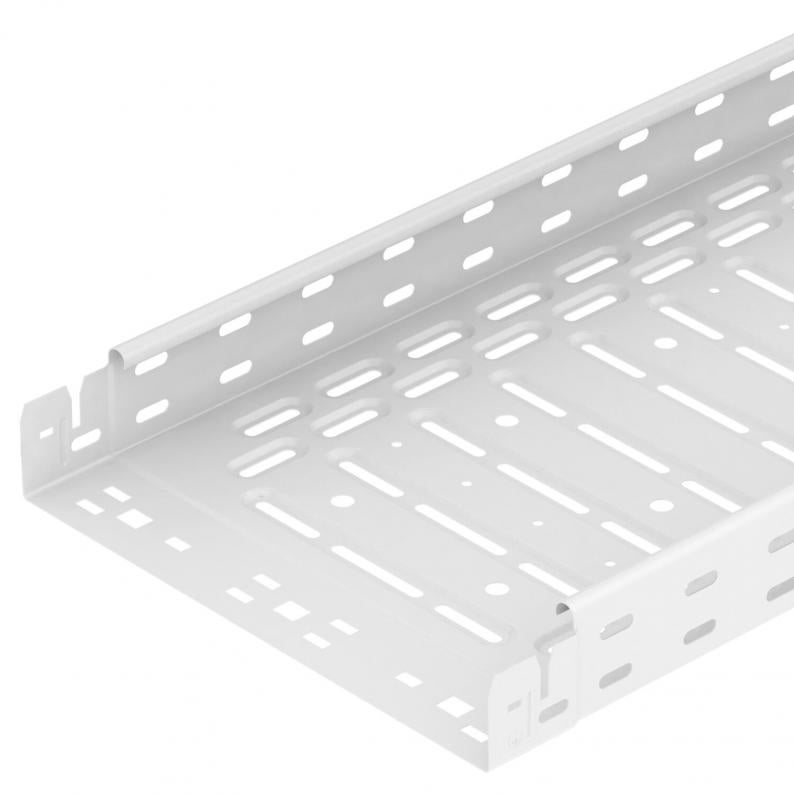

Kabelgoot RKS-Magic® 60, zuiver wit
Type RKSM 630 FSK RW
Art.nr. 6048257
EAN 4012195391272
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 6 m
6m
m
Omschrijving
Kabelgoot met geïntegreerd snelbevestigingssysteem. Doorlopende zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten. Met gaten van 11 mm in de bodem voor de directe draadstangophanging. Effectieve lengte 3.000 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Het oppervlak van de kabelgoot is sendzimir verzinkt en de zichtbare vlakken zijn zuiver wit (RAL 9010) gepoedercoat.
Hulpstukken in de kleur wit (RAL 9010) gepoedercoat en andere kleuren op aanvraag.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 60 mm |
| Maat y | 250 mm |
| Maat B | 300 mm |
| Maat t | 300 mm |
| Maat x | 200 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 178 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 0,75 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 17800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Bodemperforatie | 1 |
| Dimensie | 60x300x3050 |
| Oppervlak | PES50 - polyester/ epoxy / zichtvlakken behandeld |
| Materiaal | staal |
| Kleur | zuiver wit; RAL 9010 |
| Brandwering | Functiebehoud kabelspecifieke draagconstructie |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | RKSM-serie |
Belastingen
| Steunafstand 1,0 m | 1,2 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,9 kN/m |
| Steunafstand 2,0 m | 0,6 kN/m |
| Steunafstand 2,5 m | 0,4 kN/m |
| NEMA-belastingsklasse | 8AA |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 5,8395 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,8395 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| Verloopdatum EPD | 10.07.2029 |
|---|---|
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (3)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
RKSM 610 FSK RW
3050
100
60
ja
0,75
PES50 - polyester/ epoxy / zichtvlakken behandeld
staal
zuiver wit; RAL 9010
6048251
RKSM 620 FSK RW
3050
200
60
ja
0,75
PES50 - polyester/ epoxy / zichtvlakken behandeld
staal
zuiver wit; RAL 9010
6048255
RKSM 630 FSK RW
3050
300
60
ja
0,75
PES50 - polyester/ epoxy / zichtvlakken behandeld
staal
zuiver wit; RAL 9010
6048257
RKSM 640 FSK RW
3050
400
60
ja
0,9
PES50 - polyester/ epoxy / zichtvlakken behandeld
staal
zuiver wit; RAL 9010
6048259
Breedte
Plaatdikte
RKSM 610 FSK RW
Art.nr.
6048251
Lengte
3050
Breedte
100
Hoogte
60
Functiebehoud
ja
Plaatdikte
0,75
Oppervlak
PES50 - polyester/ epoxy / zichtvlakken behandeld
Materiaal
staal
Kleur
zuiver wit; RAL 9010
RKSM 620 FSK RW
Art.nr.
6048255
Lengte
3050
Breedte
200
Hoogte
60
Functiebehoud
ja
Plaatdikte
0,75
Oppervlak
PES50 - polyester/ epoxy / zichtvlakken behandeld
Materiaal
staal
Kleur
zuiver wit; RAL 9010
RKSM 630 FSK RW
Art.nr.
6048257
Lengte
3050
Breedte
300
Hoogte
60
Functiebehoud
ja
Plaatdikte
0,75
Oppervlak
PES50 - polyester/ epoxy / zichtvlakken behandeld
Materiaal
staal
Kleur
zuiver wit; RAL 9010
RKSM 640 FSK RW
Art.nr.
6048259
Lengte
3050
Breedte
400
Hoogte
60
Functiebehoud
ja
Plaatdikte
0,9
Oppervlak
PES50 - polyester/ epoxy / zichtvlakken behandeld
Materiaal
staal
Kleur
zuiver wit; RAL 9010
