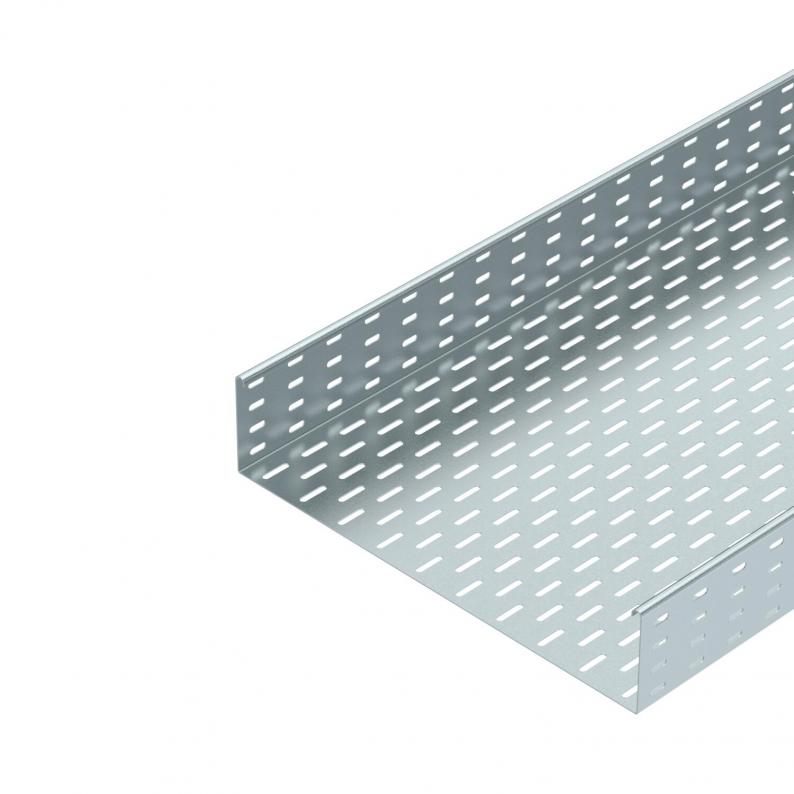

Kabelgoot SKS 110 FS
Type SKS 150 FS
Art.nr. 6061508
EAN 4012196062416
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
SKS 110 = zwaar kabelgootsysteem met zijhoogte 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 500 mm |
| Hoogte | 110 mm |
| Maat W | 500 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 548 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 54800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 110 x 500 |
| ROHS-conform | ja |
| Dimensie | 110x500x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | SKS-serie |
Belastingen
| Steunafstand 1,5 m | 3 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,4 kN/m |
| Steunafstand 2,5 m | 1,76 kN/m |
| Steunafstand 3,0 m | 1,2 kN/m |
| Steunafstand 3,5 m | 0,84 kN/m |
| Steunafstand 4,0 m | 0,8 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 20,2614 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 20,2614 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
SKS 110 FS
3000
100
nee
1,5
bandverzinkt
staal
6061109
SKS 120 FS
3000
200
nee
1,5
bandverzinkt
staal
6061206
SKS 130 FS
3000
300
nee
1,5
bandverzinkt
staal
6061303
SKS 140 FS
3000
400
nee
1,5
bandverzinkt
staal
6061400
SKS 150 FS
3000
500
nee
1,5
bandverzinkt
staal
6061508
Breedte
SKS 110 FS
Art.nr.
6061109
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKS 120 FS
Art.nr.
6061206
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKS 130 FS
Art.nr.
6061303
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKS 140 FS
Art.nr.
6061400
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKS 150 FS
Art.nr.
6061508
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
