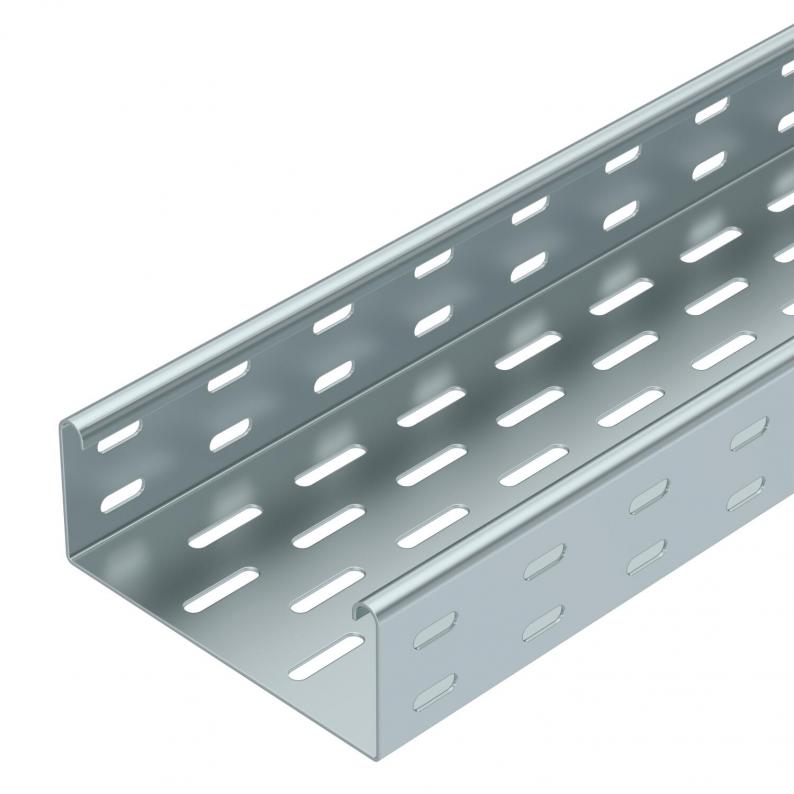

Kabelgoot SKS 60 FS
Type SKS 615 FS
Art.nr. 6056156
EAN 4012196389711
Art.nr. / Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
SKS 60 = zware kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Kabelgoot type SKS kan ook worden gebruikt voor functiebehoud. Meer info in onze catalogus BSS-brandwerende systemen.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 150 mm |
| Hoogte | 60 mm |
| Maat B | 150 mm |
| Maat W | 150 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 88 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 8800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Bodemperforatie | 7 x 32 |
| Dimensie | 60x150x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Kleur | zink |
| Brandwering | Functiebehoud normdraagconstructie |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | SKS-serie |
Belastingen
| Steunafstand 1,5 m | 2,65 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,8 kN/m |
| Steunafstand 2,5 m | 1,15 kN/m |
| Steunafstand 3,0 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,9623 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,9623 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (5)
Certificaten (3)
Handleidingen en help (4)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
SKS 610 FS
3000
100
ja
1,5
bandverzinkt
staal
6056105
SKS 615 FS
3000
150
ja
1,5
bandverzinkt
staal
6056156
SKS 620 FS
3000
200
ja
1,5
bandverzinkt
staal
6056202
SKS 630 FS
3000
300
ja
1,5
bandverzinkt
staal
6056296
SKS 640 FS
3000
400
nee
1,5
bandverzinkt
staal
6056407
SKS 650 FS
3000
500
nee
1,5
bandverzinkt
staal
6056504
SKS 660 FS
3000
600
nee
1,5
bandverzinkt
staal
6056601
