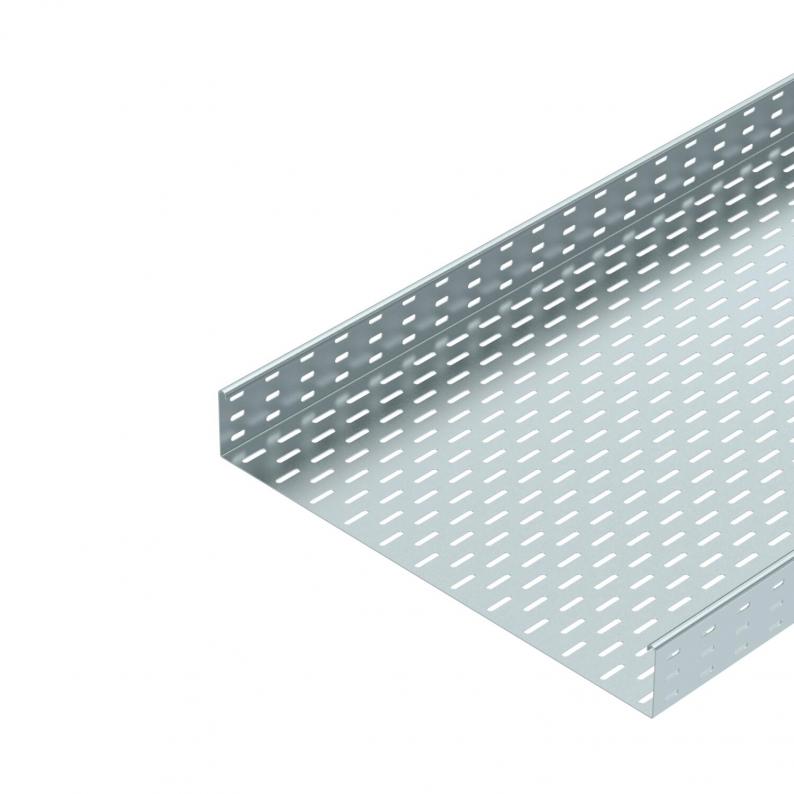

Kabelgoot SKS 85 FS
Type SKS 860 FS
Art.nr. 6058604
EAN 4012196061396
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
SKS 85 = zwaar ('Schwer') KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 600 mm |
| Hoogte | 85 mm |
| Maat B | 600 mm |
| Maat W | 600 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 508 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 50800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 85 x 600 |
| ROHS-conform | ja |
| Dimensie | 85x600x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | SKS-serie |
Belastingen
| Steunafstand 1,5 m | 2,8 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,5 kN/m |
| Steunafstand 3,0 m | 0,75 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 21,4605 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 21,4605 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
SKS 810 FS
3000
100
nee
1,5
bandverzinkt
staal
6058108
SKS 820 FS
3000
200
nee
1,5
bandverzinkt
staal
6058205
SKS 830 FS
3000
300
nee
1,5
bandverzinkt
staal
6058302
SKS 840 FS
3000
400
nee
1,5
bandverzinkt
staal
6058396
SKS 850 FS
3000
500
nee
1,5
bandverzinkt
staal
6058507
SKS 860 FS
3000
600
nee
1,5
bandverzinkt
staal
6058604
Breedte
SKS 810 FS
Art.nr.
6058108
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKS 820 FS
Art.nr.
6058205
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKS 830 FS
Art.nr.
6058302
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKS 840 FS
Art.nr.
6058396
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKS 850 FS
Art.nr.
6058507
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKS 860 FS
Art.nr.
6058604
Lengte
3000
Breedte
600
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
