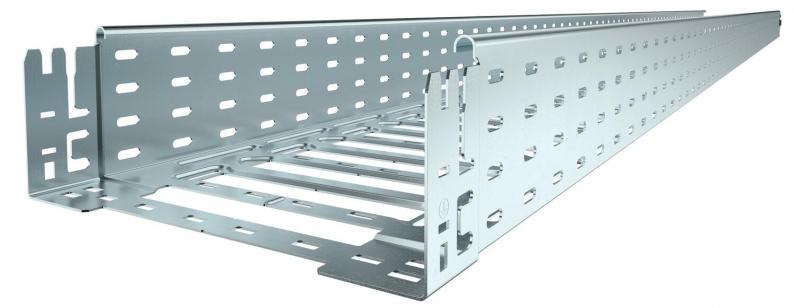

Kabelgoot SKS-Magic® 110 FS
Type SKSM 150 FS
Art.nr. 6059624
EAN 4012195829614
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 500 mm |
| Hoogte | 110 mm |
| Maat y | 462 mm |
| Maat L | 380 mm |
| Maat B | 500 mm |
| Maat x | 396 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 548 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 54800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 110x500x3050 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Kleur | zink |
| Element sprinklerinstallatie | ja |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | SKSM-serie |
Belastingen
| Steunafstand 1,5 m | 3 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,34 kN/m |
| Steunafstand 2,5 m | 1,74 kN/m |
| Steunafstand 3,0 m | 1,2 kN/m |
| Steunafstand 3,5 m | 0,72 kN/m |
| Steunafstand 4,0 m | 0,3 kN/m |
| NEMA-belastingsklasse | 8C |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 20,0068 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 20,0068 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
SKSM 130 FS
3050
300
110
nee
1,5
bandverzinkt
staal
zink
6059620
SKSM 140 FS
3050
400
110
nee
1,5
bandverzinkt
staal
zink
6059622
SKSM 150 FS
3050
500
110
nee
1,5
bandverzinkt
staal
zink
6059624
Breedte
SKSM 130 FS
Art.nr.
6059620
Lengte
3050
Breedte
300
Hoogte
110
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
Kleur
zink
SKSM 140 FS
Art.nr.
6059622
Lengte
3050
Breedte
400
Hoogte
110
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
Kleur
zink
SKSM 150 FS
Art.nr.
6059624
Lengte
3050
Breedte
500
Hoogte
110
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
Kleur
zink
