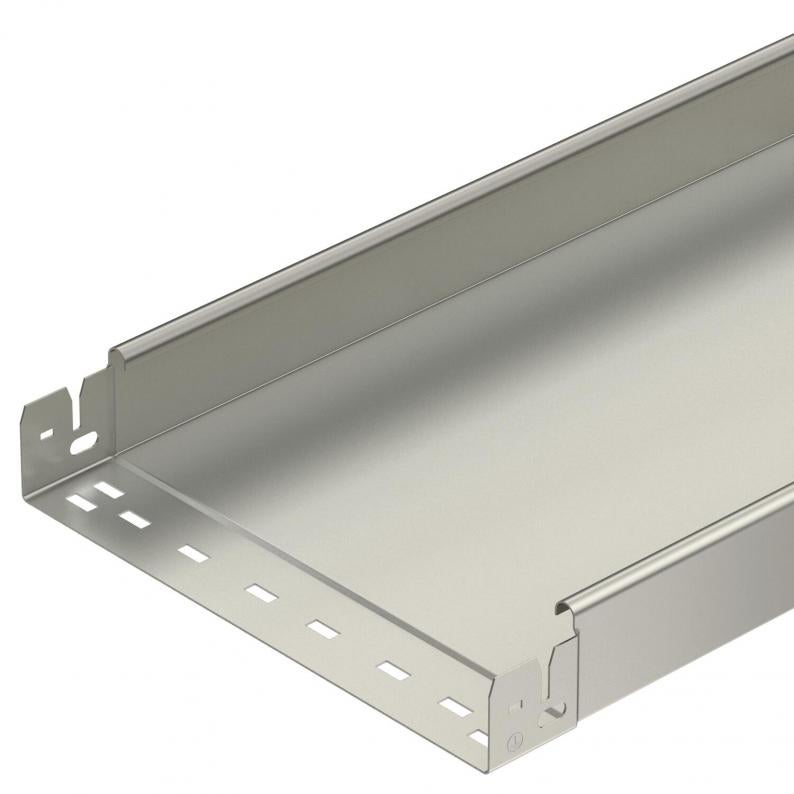

Kabelgoot SKS-Magic® 60 ongeperforeerd A2
Type SKSMU 630 A2
Art.nr. 6059728
EAN 4012195830740
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 60 mm |
| Maat B | 300 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | nee |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 178 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | nee |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 17800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 60x300x3050 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | SKSM-serie |
Belastingen
| Steunafstand 1,5 m | 2,6 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,9 kN/m |
| Steunafstand 2,5 m | 1,1 kN/m |
| Steunafstand 3,0 m | 0,55 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 28,7637 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 28,7637 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (2)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
SKSMU 610 A2
3050
100
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059722
SKSMU 620 A2
3050
200
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059726
SKSMU 630 A2
3050
300
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059728
SKSMU 640 A2
3050
400
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059730
SKSMU 650 A2
3050
500
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059732
SKSMU 660 A2
3050
600
60
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6059734
