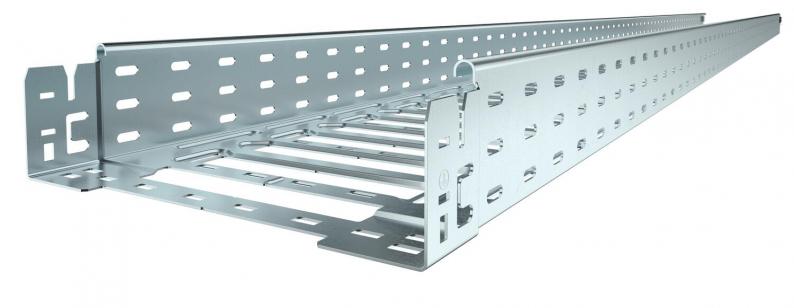

Kabelgoot SKS-Magic® 85 FS
Type SKSM 840 FS
Art.nr. 6059538
EAN 4012195833031
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 85 mm |
| Maat y | 362 mm |
| Maat L | 280 mm |
| Maat B | 400 mm |
| Maat x | 296 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 338 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 33800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 85x400x3050 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Kleur | zink |
| Element sprinklerinstallatie | ja |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | SKSM-serie |
Belastingen
| Steunafstand 1,5 m | 2,8 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,77 kN/m |
| Steunafstand 3,0 m | 1,35 kN/m |
| NEMA-belastingsklasse | 8C |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 15,9937 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 15,9937 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
SKSM 830 FS
3050
300
85
nee
1,5
bandverzinkt
staal
zink
6059536
SKSM 840 FS
3050
400
85
nee
1,5
bandverzinkt
staal
zink
6059538
SKSM 860 FS
3050
600
85
nee
1,5
bandverzinkt
staal
zink
6059542
