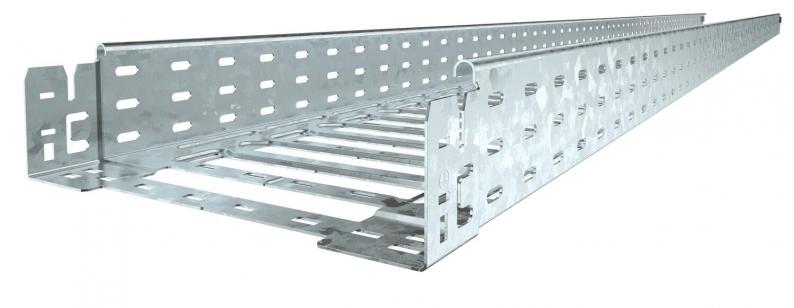

Kabelgoot SKS-Magic® 85 FT
Type SKSM 820 FT
Art.nr. 6059553
EAN 4012195833109
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 85 mm |
| Maat y | 162 mm |
| Maat L | 80 mm |
| Maat B | 200 mm |
| Maat x | 96 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 186 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 18600 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 85x200x3050 |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Element sprinklerinstallatie | ja |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | SKSM-serie |
Belastingen
| Steunafstand 1,5 m | 3,4 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,7 kN/m |
| Steunafstand 2,5 m | 2,07 kN/m |
| Steunafstand 3,0 m | 1,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 10,1004 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 10,1004 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
SKSM 820 FT
3050
200
85
nee
1,5
thermisch verzinkt
staal
zink
6059553
SKSM 830 FT
3050
300
85
nee
1,5
thermisch verzinkt
staal
zink
6059555
SKSM 840 FT
3050
400
85
nee
1,5
thermisch verzinkt
staal
zink
6059557
SKSM 860 FT
3050
600
85
nee
1,5
thermisch verzinkt
staal
zink
6059561
Breedte
SKSM 820 FT
Art.nr.
6059553
Lengte
3050
Breedte
200
Hoogte
85
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
SKSM 830 FT
Art.nr.
6059555
Lengte
3050
Breedte
300
Hoogte
85
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
SKSM 840 FT
Art.nr.
6059557
Lengte
3050
Breedte
400
Hoogte
85
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
SKSM 860 FT
Art.nr.
6059561
Lengte
3050
Breedte
600
Hoogte
85
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
staal
Kleur
zink
