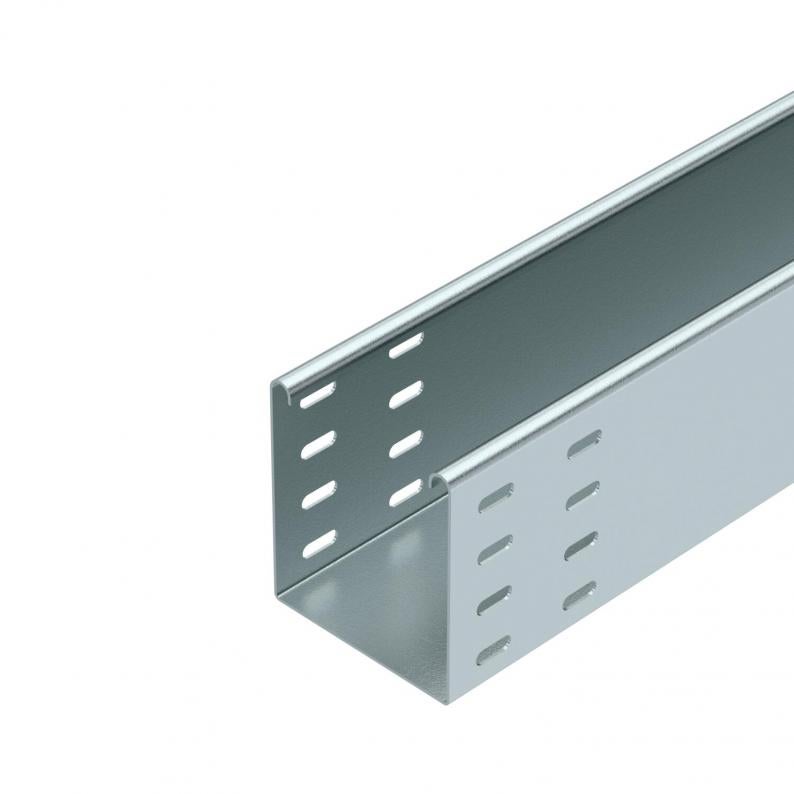

Kabelgoot SKSU 110 FS
Type SKSU 110 FS 6
Art.nr. 6063412
EAN 4012197425159
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Omschrijving
SKS = zwaar kabelgootsysteem met een hoogte van 110 mm
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens
Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 110 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | nee |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | ja |
| Nuttige doorsnede | 108 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | nee |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 10800 mm² |
| Dimensie | 110x100x6000 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Kleur | zink |
| Productserie | SKS-serie |
Belastingen
| Steunafstand 1,5 m | 3 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,4 kN/m |
| Steunafstand 2,5 m | 1,76 kN/m |
| Steunafstand 3,0 m | 1,2 kN/m |
| Steunafstand 3,5 m | 0,84 kN/m |
| Steunafstand 4,0 m | 0,8 kN/m |
| Steunafstand 5,0 m | 0,55 kN/m |
| Steunafstand 6,0 m | 0,4 kN/m |
| Steunafstand 7,0 m | 0,3 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 9,0882 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,0882 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (3)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
SKSU 110 FS 6
6000
100
nee
1,5
bandverzinkt
staal
6063412
SKSU 110 FS
3000
100
nee
1,5
bandverzinkt
staal
6063403
SKSU 120 FS
3000
200
nee
1,5
bandverzinkt
staal
6063438
SKSU 130 FS
3000
300
nee
1,5
bandverzinkt
staal
6063454
SKSU 140 FS
3000
400
nee
1,5
bandverzinkt
staal
6063470
SKSU 150 FS
3000
500
nee
1,5
bandverzinkt
staal
6063497
Lengte
Breedte
SKSU 110 FS 6
Art.nr.
6063412
Lengte
6000
Breedte
100
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKSU 110 FS
Art.nr.
6063403
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKSU 120 FS
Art.nr.
6063438
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKSU 130 FS
Art.nr.
6063454
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKSU 140 FS
Art.nr.
6063470
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
SKSU 150 FS
Art.nr.
6063497
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
bandverzinkt
Materiaal
staal
