Kabelladder LG 45, 6 m FT
Type LG 440 NS 6 FT
Art.nr. 6200611
EAN 4012195063759
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Dit artikel is een uitlopend artikel!
Kl. vpe: 6 m
6m
m
Omschrijving

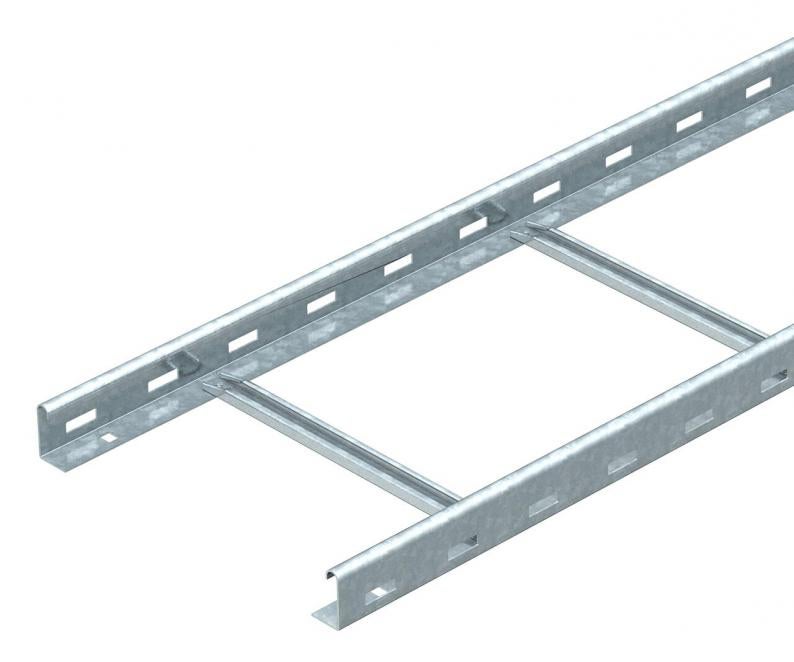

Kabelladder met zijperforatie, zijhoogte 45 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
De kabelladder wordt in samengevouwen toestand geleverd.
De passende BBS-beugelklem type 2056/N vindt u in het gedeelte 'Verticale Laddersystemen'.
Technische gegevens
Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 45 mm |
| Maat B | 400 mm |
Technische gegevens
| Zijperforatie | ja |
|---|---|
| Verspanuitvoering | nee |
| Nuttige doorsnede | 138 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 13800 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| Uitvoering van de zijwand | Profiel (open) |
| Afmetingen | 45x400x6000 |
| ROHS-conform | ja |
| Plaatdikte | 1,25 mm |
| Dimensie | 45x400x6000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Productserie | LG-serie |
Belastingen
| Steunafstand 1,5 m | 1,8 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,4 kN/m |
| Steunafstand 2,5 m | 1 kN/m |
| Steunafstand 3,0 m | 0,55 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 5,2203 kg CO₂e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,2203 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Plaatdikte
Oppervlak
Materiaal
Art.nr.
LG 420 NS 6 FT
6000
200
1,25
thermisch verzinkt
staal
6200605
LG 440 NS 6 FT
6000
400
1,25
thermisch verzinkt
staal
6200611
LG 450 NS 6 FT
6000
500
1,25
thermisch verzinkt
staal
6200614
Breedte
LG 420 NS 6 FT
Art.nr.
6200605
Lengte
6000
Breedte
200
Plaatdikte
1,25
Oppervlak
thermisch verzinkt
Materiaal
staal
LG 440 NS 6 FT
Art.nr.
6200611
Lengte
6000
Breedte
400
Plaatdikte
1,25
Oppervlak
thermisch verzinkt
Materiaal
staal
LG 450 NS 6 FT
Art.nr.
6200614
Lengte
6000
Breedte
500
Plaatdikte
1,25
Oppervlak
thermisch verzinkt
Materiaal
staal
