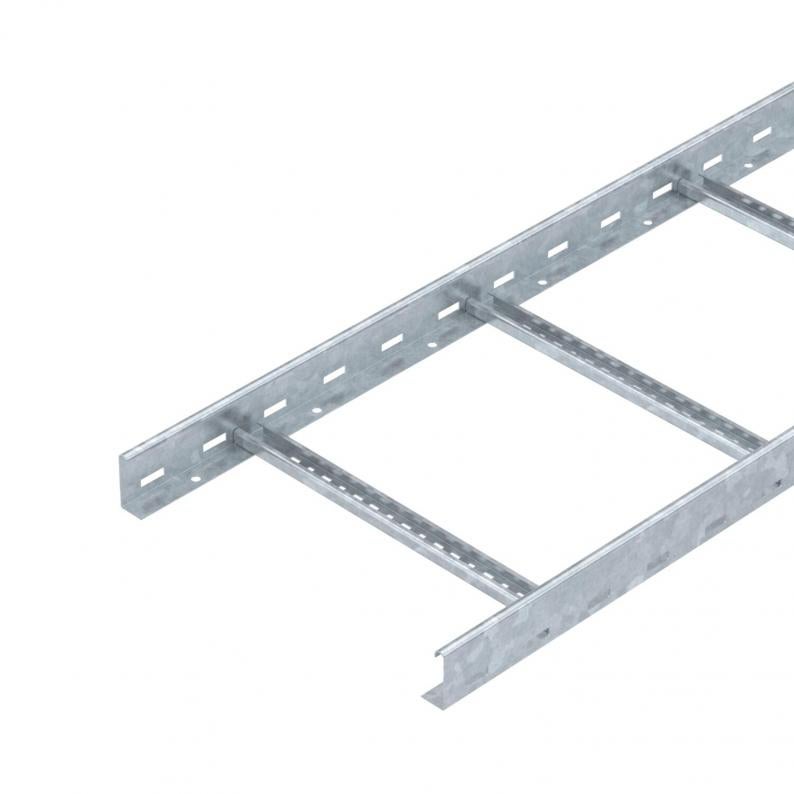

Kabelladder LG 60, 3 m VS FT
Kl. vpe: 3 m
m
Omschrijving
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Andere breedten zijn op aanvraag leverbaar.
De kabelladder wordt in samengevouwen toestand geleverd.
Kabels kunnen worden gemonteerd met de bijpassende klem type 2056.
De kabelladders met een breedte van 200 mm tot 400 mm zijn ook toegestaan voor verticale montage als verticale ladders in systemen met elektrisch functiebehoud conform DIN 4102 deel 12. Kabels kunnen met de voor het functiebehoud toegelaten beugelklem type 2056 M worden gemonteerd.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 60 mm |
| Maat B | 400 mm |
| Sleufmaat sport | 16,50 |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 198 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 19800 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| ROHS-conform | ja |
| Plaatdikte | 1,5 mm |
| Dimensie | 60x400x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Brandwering | Functiebehoud normdraagconstructie |
| Productserie | LG-serie |
Belastingen
| Steunafstand 1,5 m | 3,1 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,5 kN/m |
| Steunafstand 3,0 m | 1,1 kN/m |
| Steunafstand 3,5 m | 0,75 kN/m |
| Steunafstand 4,0 m | 0,45 kN/m |
| Steunafstand 4,5 m | 0,3 kN/m |
| Steunafstand 5,0 m | 0,15 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,4073 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,4073 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
