Kabelladder LG 60, 6 m VS A2
Type LG 660 VS6 A2
Art.nr. 6208712
EAN 4012195064473
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 6 m
6m
m
Omschrijving

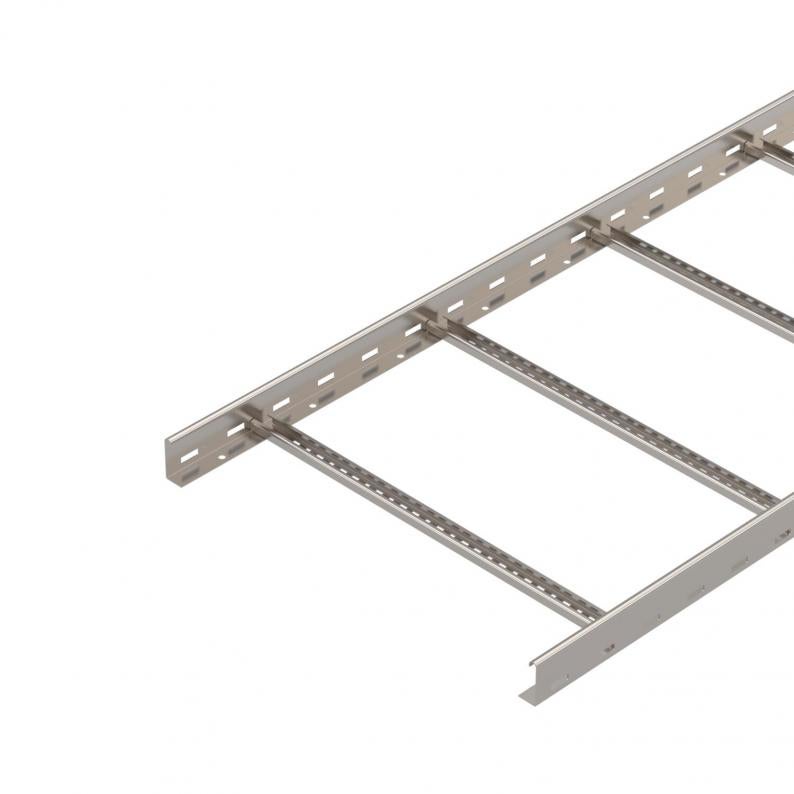

Kabelladder met geperforeerde zijwanden, zijhoogte 60 mm, met vastgeklonken, naar boven toe geopende C-profielsporten (uitvoering VS).
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
De kabelladder wordt in samengevouwen toestand geleverd.
De bijpassende beugelklem type 2056 vindt u in het gedeelte Verticale Laddersystemen.
Technische gegevens

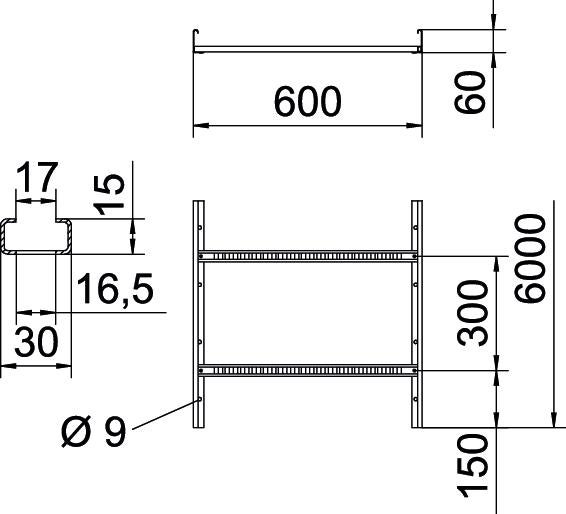

Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 600 mm |
| Hoogte | 60 mm |
| Maat B | 600 mm |
| Sleufmaat sport | 16,50 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 298 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 29800 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| Afmetingen | 60x600x6000 |
| ROHS-conform | ja |
| Plaatdikte | 1,5 mm |
| Dimensie | 60x600x6000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Productserie | LG-serie |
Belastingen
| Steunafstand 1,5 m | 3,1 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,5 kN/m |
| Steunafstand 3,0 m | 1,1 kN/m |
| Steunafstand 3,5 m | 0,75 kN/m |
| Steunafstand 4,0 m | 0,45 kN/m |
| Steunafstand 4,5 m | 0,3 kN/m |
| Steunafstand 5,0 m | 0,15 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 18,443 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 18,443 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
LG 620 VS6 A2
6000
200
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
6208700
LG 630 VS6 A2
6000
300
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
6208703
LG 640 VS6 A2
6000
400
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
6208706
LG 650 VS6 A2
6000
500
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
6208709
LG 660 VS6 A2
6000
600
nee
1,5
blank, nabehandeld
Roestvast staal 1.4301
6208712
Breedte
LG 620 VS6 A2
Art.nr.
6208700
Lengte
6000
Breedte
200
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
LG 630 VS6 A2
Art.nr.
6208703
Lengte
6000
Breedte
300
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
LG 640 VS6 A2
Art.nr.
6208706
Lengte
6000
Breedte
400
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
LG 650 VS6 A2
Art.nr.
6208709
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
LG 660 VS6 A2
Art.nr.
6208712
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
