Kabelladder LG 60, 6 m VS FT
Type LG 650 VS 6 FT
Art.nr. 6208659
EAN 4012195064374
Art.nr. / Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Kl. vpe: 6 m
6m
m
Omschrijving

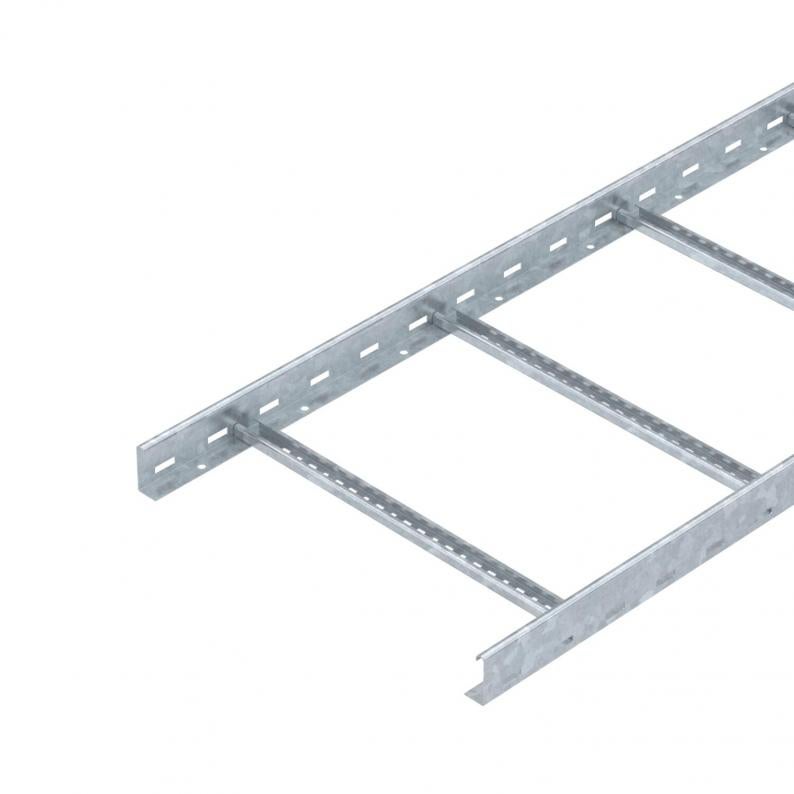

Kabelladder met geperforeerde zijwanden, zijhoogte 60 mm, met vastgeklonken, naar boven toe geopende C-profielsporten (uitvoering VS).
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
De kabelladder wordt in samengevouwen toestand geleverd.
De bijpassende beugelklem type 2056 vindt u in het gedeelte Verticale Laddersystemen.
Technische gegevens

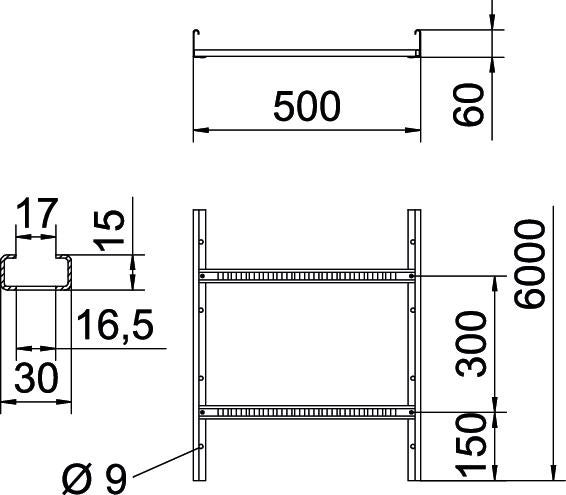

Afmetingen
| Lengte | 6000 mm |
|---|---|
| Breedte | 500 mm |
| Hoogte | 60 mm |
| Maat B | 500 mm |
| Sleufmaat sport | 16,50 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 248 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 24800 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| Afmetingen | 60x500x6000 |
| ROHS-conform | ja |
| Plaatdikte | 1,5 mm |
| Dimensie | 60x500x6000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | staal |
| Kleur | zink |
| Productserie | LG-serie |
Belastingen
| Steunafstand 1,5 m | 3,1 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,5 kN/m |
| Steunafstand 3,0 m | 1,1 kN/m |
| Steunafstand 3,5 m | 0,75 kN/m |
| Steunafstand 4,0 m | 0,45 kN/m |
| Steunafstand 4,5 m | 0,3 kN/m |
| Steunafstand 5,0 m | 0,15 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,8759 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,8759 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
LG 620 VS 6 FT
6000
200
ja
1,5
thermisch verzinkt
staal
6208650
LG 630 VS 6 FT
6000
300
ja
1,5
thermisch verzinkt
staal
6208653
LG 640 VS 6 FT
6000
400
ja
1,5
thermisch verzinkt
staal
6208656
LG 650 VS 6 FT
6000
500
nee
1,5
thermisch verzinkt
staal
6208659
LG 660 VS 6 FT
6000
600
nee
1,5
thermisch verzinkt
staal
6208661
Breedte
Functiebehoud
LG 620 VS 6 FT
Art.nr.
6208650
Lengte
6000
Breedte
200
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
staal
LG 630 VS 6 FT
Art.nr.
6208653
Lengte
6000
Breedte
300
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
staal
LG 640 VS 6 FT
Art.nr.
6208656
Lengte
6000
Breedte
400
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
staal
LG 650 VS 6 FT
Art.nr.
6208659
Lengte
6000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
staal
LG 660 VS 6 FT
Art.nr.
6208661
Lengte
6000
Breedte
600
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
staal
