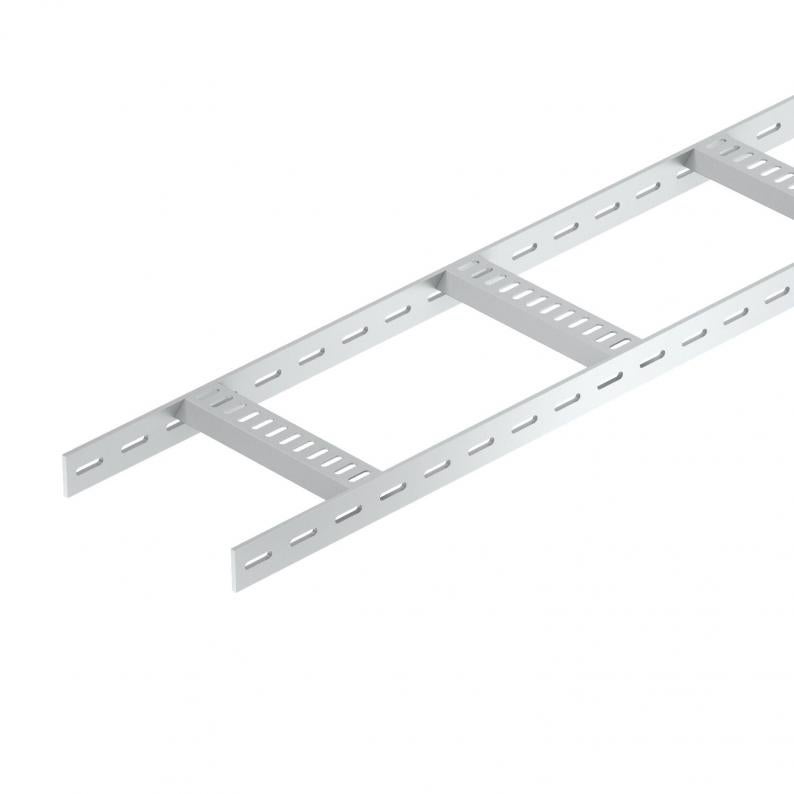

Kabelladder met trapezium sport, standaard ALU
Type SL 62 600 ALU
Art.nr. 7099762
EAN 4012196510047
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Dit artikel is een uitlopend artikel!
Kl. vpe: 3 m
3m
m
Omschrijving
Scheepsladder met geperforeerde zijkant met zijhoogte 40 mm, met vastgelaste, naar onder geopende en geperforeerde trapeziumvormige sporten.
De scheepsbouw-kabelladder is op aanvraag ook leverbaar in blank staal.
Technische gegevens

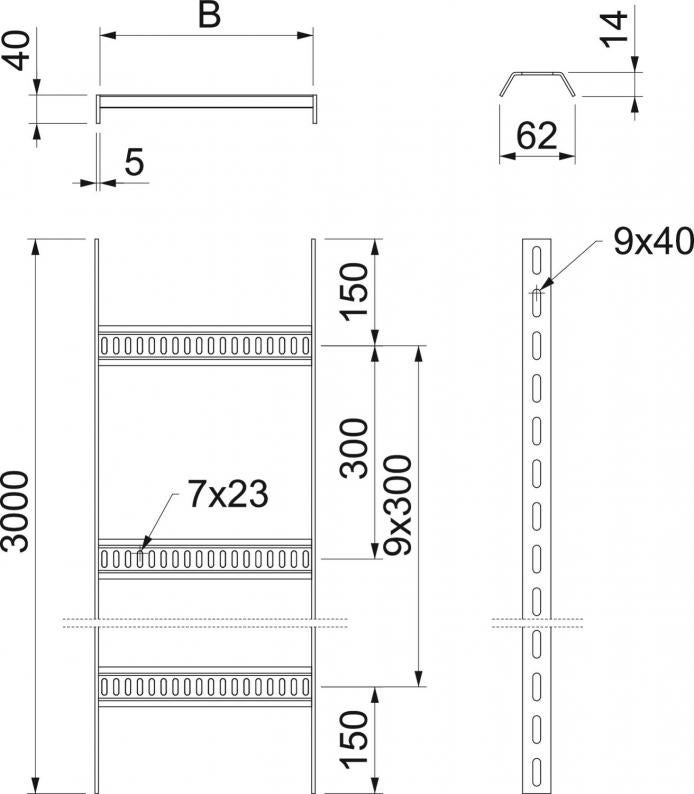

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 600 mm |
| Hoogte | 40 mm |
| Maat B | 610 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | gelast |
| ROHS-conform | ja |
| Plaatdikte | 5 mm |
| Dimensie | 40x610x3000 |
| Oppervlak | gebeitst |
| Materiaal | aluminium |
| Kleur | aluminium |
| Productserie | SL-serie |
Belastingen
| Steunafstand 1,5 m | 1,4 kN/m |
|---|---|
| Steunafstand 2,0 m | 0,65 kN/m |
| Steunafstand 2,5 m | 0,35 kN/m |
| Steunafstand 3,0 m | 0,2 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 25,4655 kg CO₂e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 25,4655 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
SL 62 400 ALU
3000
400
nee
5
7099758
SL 62 500 ALU
3000
500
nee
5
7099760
SL 62 600 ALU
3000
600
nee
5
7099762
Breedte
SL 62 400 ALU
Art.nr.
7099758
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
5
SL 62 500 ALU
Art.nr.
7099760
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
5
SL 62 600 ALU
Art.nr.
7099762
Lengte
3000
Breedte
600
Functiebehoud
nee
Plaatdikte
5
