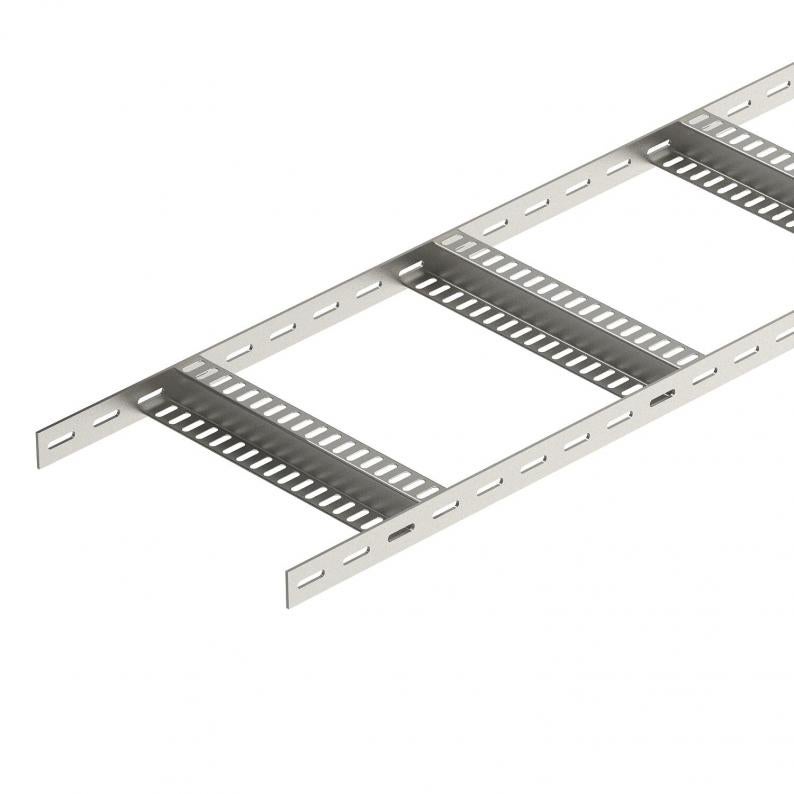

Kabelladder met Z-sport, licht A4
Type SLZ L 100 A4
Art.nr. 7098082
EAN 4012195707943
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
Scheepskabelladder in lichte uitvoering, met geperforeerde zijkant met zijhoogte 35 mm met vastgelaste, geperforeerde Z-sporten. Belasting getest conform IEC in combinatie met verbinder type SLV.
Bocht op aanvraag.
Technische gegevens

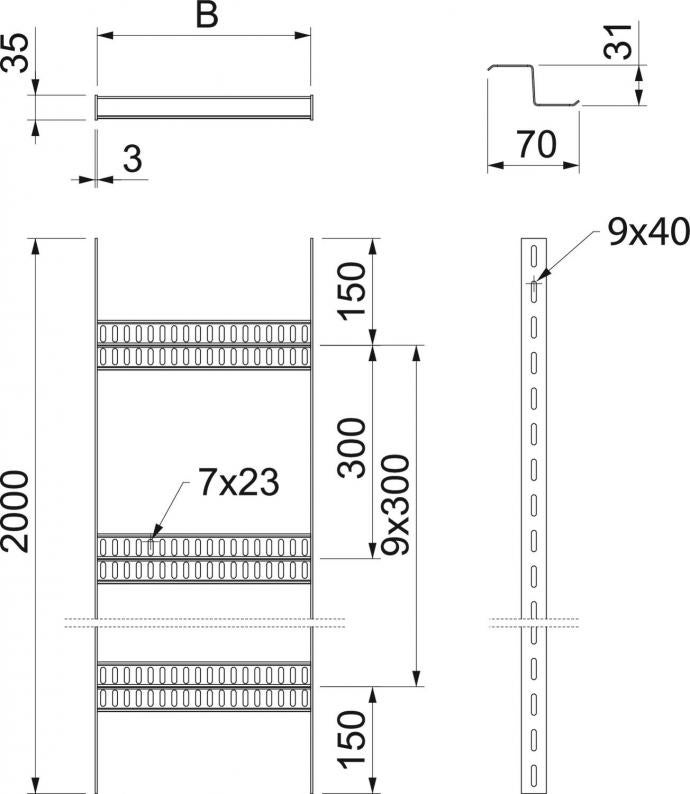

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 35 mm |
| Maat B | 106 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | ja |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | gelast |
| Afmetingen | 35x100 |
| ROHS-conform | ja |
| Plaatdikte | 3 mm |
| Dimensie | 35x106x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4571 |
| Kleur | roestvrij staal |
| Productserie | SLZ-serie |
Belastingen
| Steunafstand 1,0 m | 2,8 kN/m |
|---|---|
| Steunafstand 1,5 m | 1 kN/m |
| Steunafstand 2,0 m | 0,55 kN/m |
| Steunafstand 2,5 m | 0,35 kN/m |
| Steunafstand 3,0 m | 0,25 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Belastingschema bij testmethode
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 9,342 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,342 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Handleidingen en help (1)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
SLZ L 100 A4
3000
100
nee
3
7098082
SLZ L 200 A4
3000
200
nee
3
7098086
SLZ L 300 A4
3000
300
nee
3
7098088
SLZ L 400 A4
3000
400
nee
3
7098090
SLZ L 500 A4
3000
500
nee
3
7098092
SLZ L 600 A4
3000
600
nee
3
7098094
