Kabelladder met Z-sport, standaard A4
Type SLZ 100 A4
Art.nr. 7098222
EAN 4012195708414
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Dit artikel is een uitlopend artikel!
Kl. vpe: 3 m
3m
m
Omschrijving

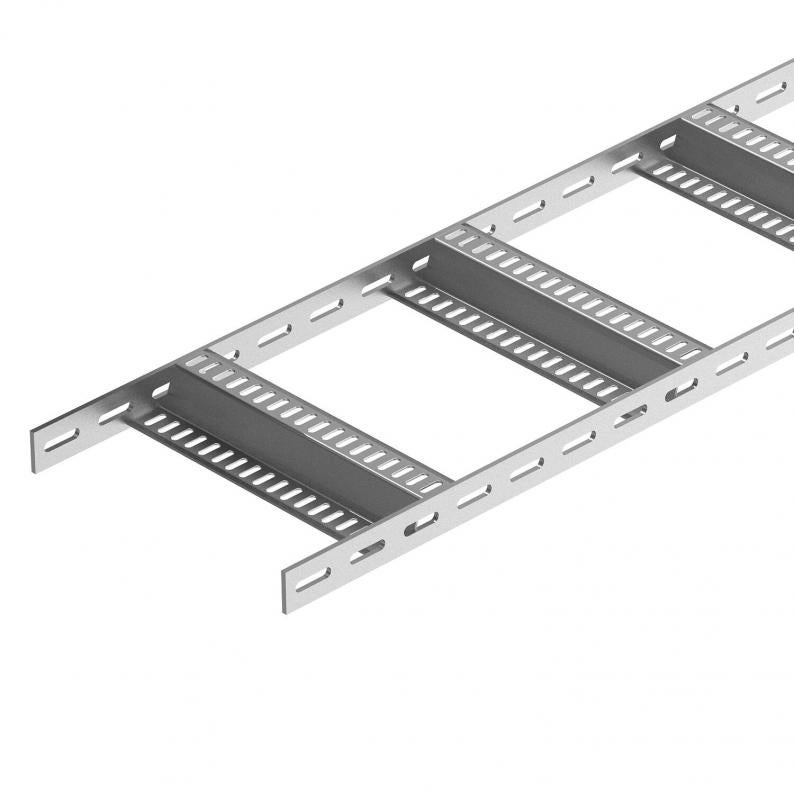

Scheepskabelladder met geperforeerde zijkant met zijhoogte 40 mm met vastgelaste, geperforeerde Z-sporten. Belasting getest conform IEC in combinatie met verbinder type SLV.
De scheepsbouw-kabelladder is op aanvraag ook leverbaar in blank staal.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 40 mm |
| Maat B | 110 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | ja |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | gelast |
| Afmetingen | 40x100 |
| ROHS-conform | ja |
| Plaatdikte | 5 mm |
| Dimensie | 40x110x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4571 |
| Kleur | roestvrij staal |
| Productserie | SLZ-serie |
Belastingen
| Steunafstand 1,5 m | 2,8 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,5 kN/m |
| Steunafstand 2,5 m | 0,8 kN/m |
| Steunafstand 3,0 m | 0,5 kN/m |

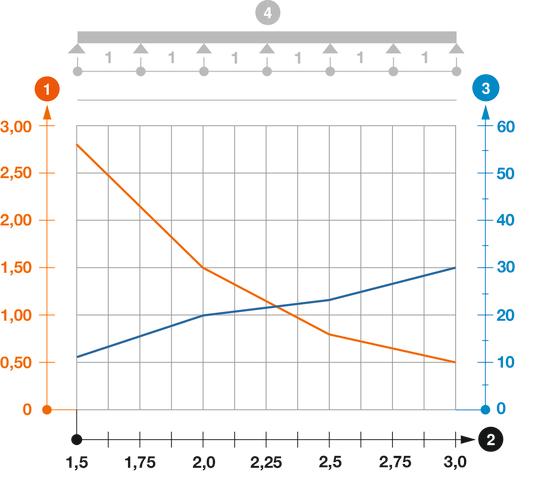

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Belastingschema bij testmethode
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 18,806 kg CO₂e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 18,806 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (1)
Productfoto's (3)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
SLZ 100 A4
3000
100
nee
5
7098222
SLZ 200 A4
3000
200
nee
5
7098224
Breedte
SLZ 100 A4
Art.nr.
7098222
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
5
SLZ 200 A4
Art.nr.
7098224
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
5
