Kabelladder SLCS 110, 3 m C30 FT SOMY
Type SLCS 1160 3 FTSO
Art.nr. 7186408
EAN 4012196696932
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving

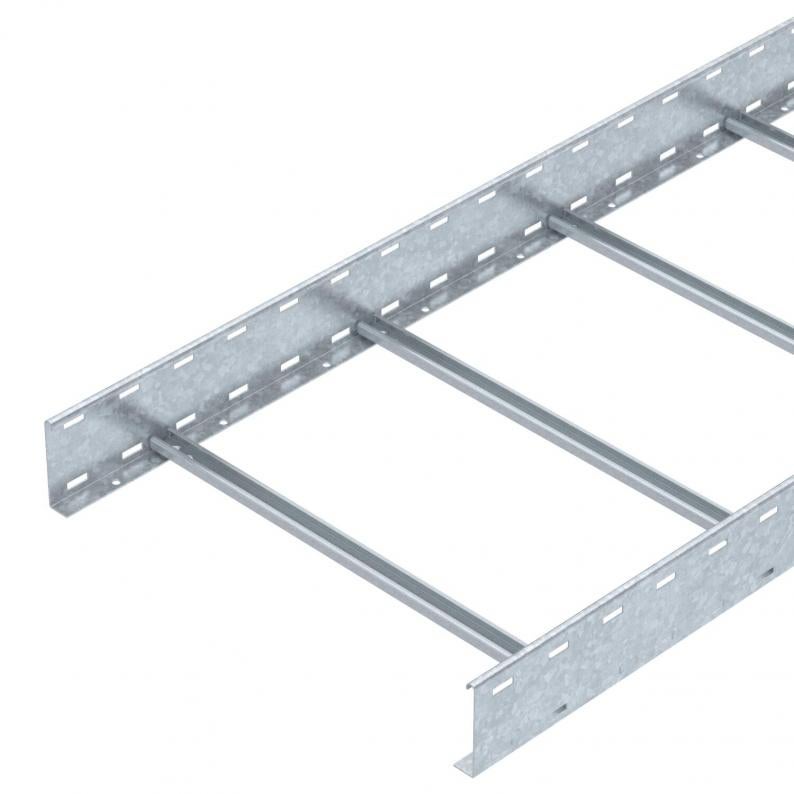

Kabelladder zijhoogte 110 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Technische gegevens

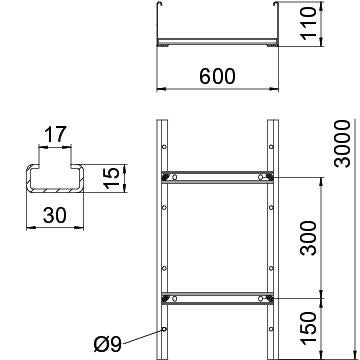

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 600 mm |
| Hoogte | 110 mm |
| Maat B | 600 mm |
| Sleufmaat sport | 17,00 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 540 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 54000 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel niet geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | gelast |
| ROHS-conform | ja |
| Plaatdikte | 2 mm |
| Dimensie | 110x600x3000 |
| Oppervlak | vuurverzinkt 85µm |
| Materiaal | staal |
| Kleur | zink |
Belastingen
| Steunafstand 2,0 m | 4 kN/m |
|---|---|
| Steunafstand 2,5 m | 3 kN/m |
| Steunafstand 3,0 m | 2,3 kN/m |
| Steunafstand 3,5 m | 1,6 kN/m |
| Steunafstand 4,0 m | 1 kN/m |
| Steunafstand 4,5 m | 0,83 kN/m |
| Steunafstand 5,0 m | 0,7 kN/m |
| Steunafstand 6,0 m | 0,25 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 14,2144 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 14,2144 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
SLCS 1120 3 FTSO
3000
200
nee
2
7186400
SLCS 1130 3 FTSO
3000
300
nee
2
7186402
SLCS 1140 3 FTSO
3000
400
nee
2
7186404
SLCS 1160 3 FTSO
3000
600
nee
2
7186408
Breedte
SLCS 1120 3 FTSO
Art.nr.
7186400
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
SLCS 1130 3 FTSO
Art.nr.
7186402
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
SLCS 1140 3 FTSO
Art.nr.
7186404
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
SLCS 1160 3 FTSO
Art.nr.
7186408
Lengte
3000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
