Kabelladder SLG 45, 3 m FS
Type SLG 450 NS 3 FS
Art.nr. 6200549
EAN 4012195063605
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Dit artikel is een uitlopend artikel!
Kl. vpe: 3 m
3m
m
Omschrijving

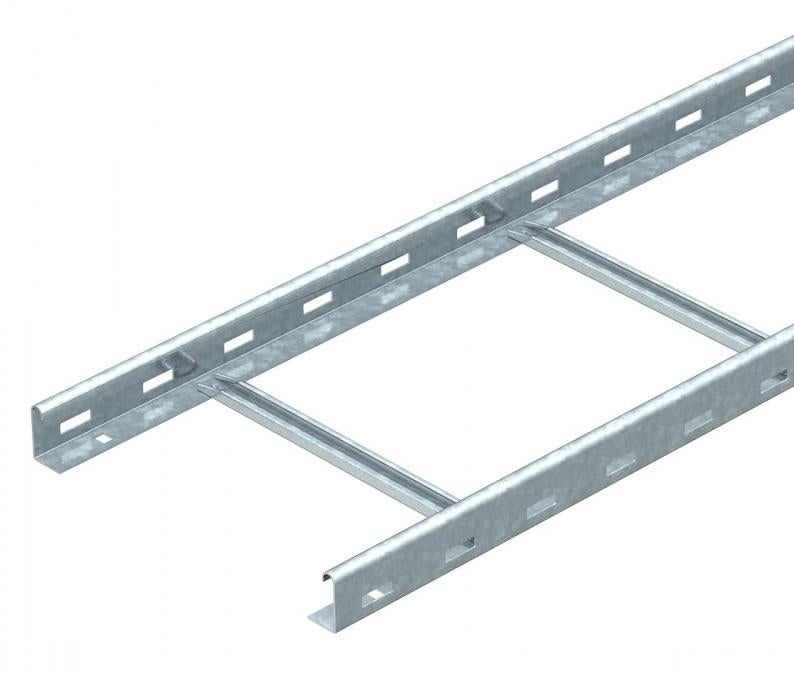

Kabelladder met zijperforatie, zijhoogte 45 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
De kabelladder wordt in samengevouwen toestand geleverd.
De bijpassende U-beugel van het type 2056N vindt u bij de verticale laddersystemen.
Technische gegevens

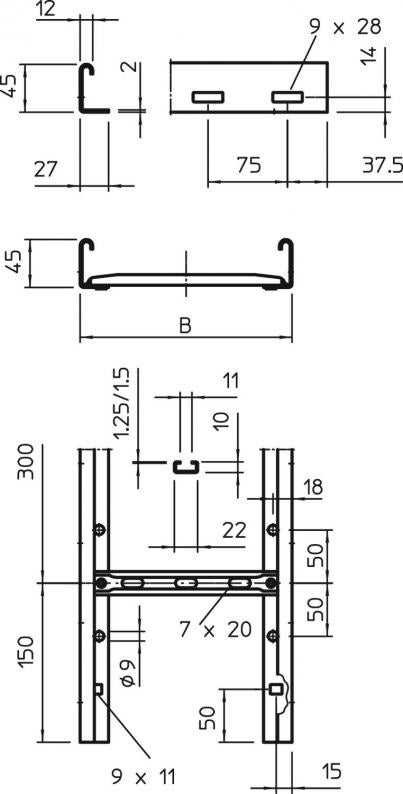

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 500 mm |
| Hoogte | 45 mm |
| Maat B | 500 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 173 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 17300 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | blind geklonken |
| Uitvoering van de zijwand | Profiel (open) |
| Afmetingen | 45x500x3000 |
| ROHS-conform | ja |
| Plaatdikte | 2 mm |
| Dimensie | 45x500x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | staal |
| Productserie | SLG-serie |
Belastingen
| Steunafstand 1,5 m | 2,75 kN/m |
|---|---|
| Steunafstand 2,0 m | 2 kN/m |
| Steunafstand 3,0 m | 1 kN/m |
| Steunafstand 4,0 m | 0,55 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,8918 kg CO₂e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,8918 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
