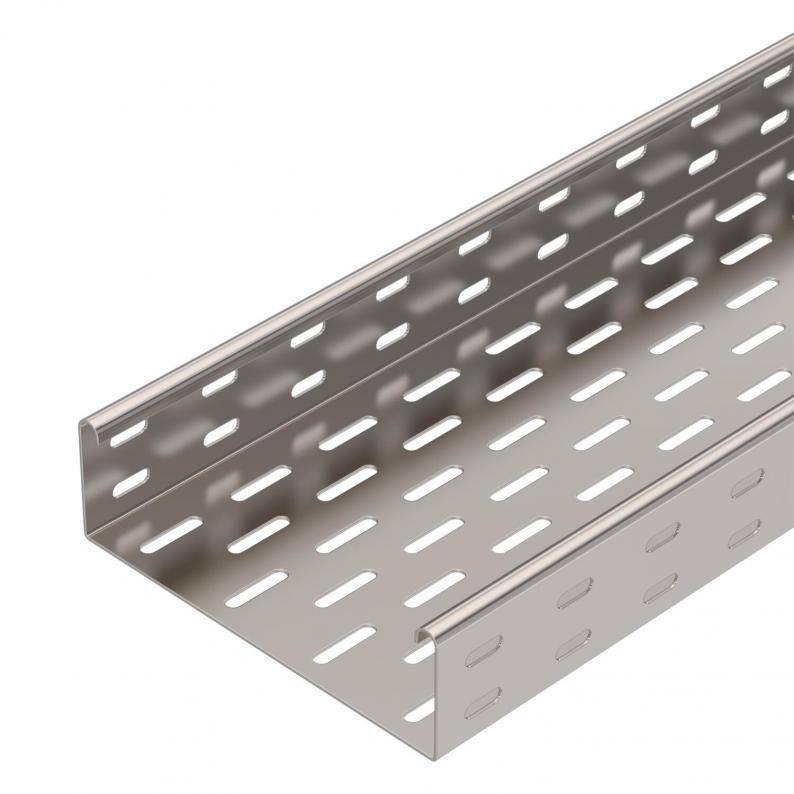

Kabelrinne SKS 60 A2
Type SKS 620 A2
Art.nr. 6056737
EAN 4012196120611
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Omschrijving
SKS 60 = zware kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De koppelplaten moeten afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 60 mm |
| Maat B | 200 mm |
| Maat W | 200 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 118 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 11800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 60x200x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | SKS-serie |
Belastingen
| Steunafstand 1,5 m | 2,65 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,8 kN/m |
| Steunafstand 2,5 m | 1,15 kN/m |
| Steunafstand 3,0 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 19,4642 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 19,4642 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Verloopdatum EPD | 10.07.2029 |
| Declaratienummer EPD | EPD-KTO-17.0 |
| EPD-standaard / LCA-standaard (normen) | DIN EN ISO 14025,EN 15804 + A2 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
SKS 610 A2
3000
100
ja
1,5
blank, nabehandeld
Roestvast staal 1.4301
6056735
SKS 620 A2
3000
200
ja
1,5
blank, nabehandeld
Roestvast staal 1.4301
6056737
SKS 630 A2
3000
300
ja
1,5
blank, nabehandeld
Roestvast staal 1.4301
6056739
SKS 640 A2
3000
400
ja
1,5
blank, nabehandeld
Roestvast staal 1.4301
6056742
SKS 650 A2
3000
500
ja
1,5
blank, nabehandeld
Roestvast staal 1.4301
6056744
SKS 660 A2
3000
600
ja
1,5
blank, nabehandeld
Roestvast staal 1.4301
6056746
