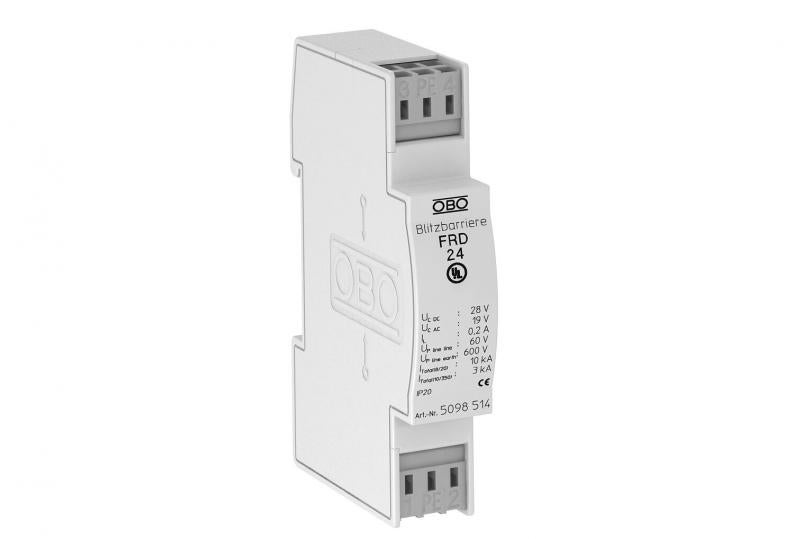

Midden- en fijnbeveiliging voor tweedraadssystemen 24 V
Type FRD 24
Art.nr. 5098514
EAN 4012195578307
Art.nr. / Type
5098514 / FRD 24
Aantal polen
2
Insteeksysteem
Klem
Maximale continuespanning AC
19 V
Maximale continuspanning DC
28 V
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Overspanningsbeveiliging voor de toepassing in de meet-, besturings- en regeltechniek
• Midden- en fijnbeveiliging
• Standaard uitvoering voor dubbeladersystemen
• Tweetraps veiligheidsschakeling
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Met ohmse ontkoppeling in aftakking (hiermee moet rekeningen worden gehouden bij laag-ohmige systemen)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
• Midden- en fijnbeveiliging
• Standaard uitvoering voor dubbeladersystemen
• Tweetraps veiligheidsschakeling
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Met ohmse ontkoppeling in aftakking (hiermee moet rekeningen worden gehouden bij laag-ohmige systemen)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
Technische gegevens
Technische gegevens
| Aantal polen | 2 |
|---|---|
| Telefoon/telecommunicatiecontact | nee |
| Insteeksysteem | Klem |
| Beschermingsniveau ader - ader | <60 V |
| Beschermingsniveau ader - aarde | <600 V |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Standaard weerstand per ader | 15 Ω ± 10 % |
| Nominale spanning | 24 V |
| Capaciteit (ader-ader) | <10 nF |
| Capaciteit (ader-aarde) | <1 nF |
| Aarding via: | Klem |
| Explosieveilige uitvoering | nee |
| Isolatieweerstand | >1 MΩ |
| Afscherming aansluiting | nee |
| Piekstroombestendigheid ader - ader | C2: 5 kV / 2,5 kA (8/20µs) |
| Piekstroombestendigheid ader - aarde | C2: 10 kV / 5 kA (8/20µs) |
| Totale afleidstroom (10/350) | D1: 3 kA |
| Totale afleidstroom (8/20) | 10 kA |
| Nominale belastingsstroom DC | 0,2 A |
| Nominale belastingsstroom AC | 0,14 A |
| Afleiderbewaking | nee |
| Maximale continuespanning AC | 19 V |
| Maximale continuspanning DC | 28 V |
| Nominale afleidstootstroom (8/20 μs) | 5 kA |
| Toelatingen | UL |
| Grensfrequentie | 1,1 MHz |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| ROHS-conform | ja |
| LPZ | 0→3 |
| Impulsstroom | 1,5 kA |
| Invoegdemping (insertion loss) | 3 dB @ 1,1 MHz dB |
| Aantal modules TE (17,5 mm) | 1 |
| Aansluitdoorsnede vast max. | 2,5 mm² |
| Aansluitdoorsnede meeraderig min. | 0,14 mm² |
| Aansluitdoorsnede meeraderig max. | 2,5 mm² |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 24V AC |
Aansluitmogelijkheden
| Aansluitdoorsnede vast min. | 0,14 mm² |
|---|---|
| Aansluitdoorsnede flexibel min. | 0,14 mm² |
| Aansluitdoorsnede flexibel max. | 2,5 mm² |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2657 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,2657 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
