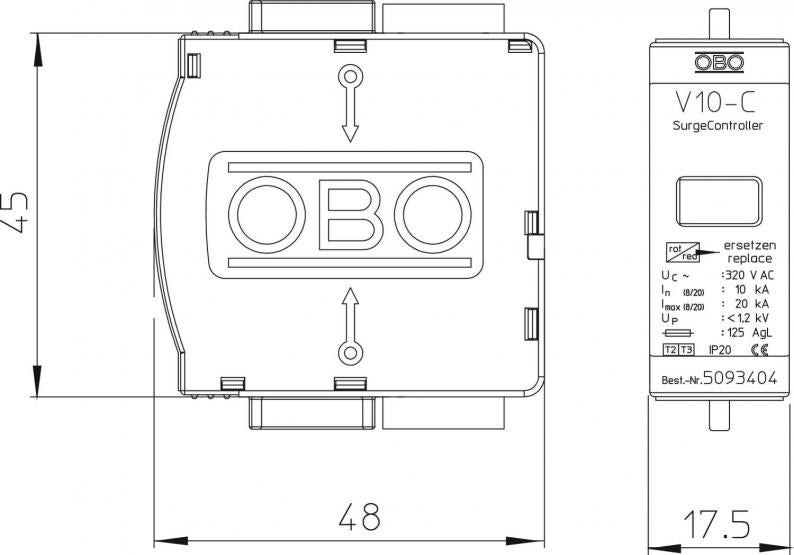

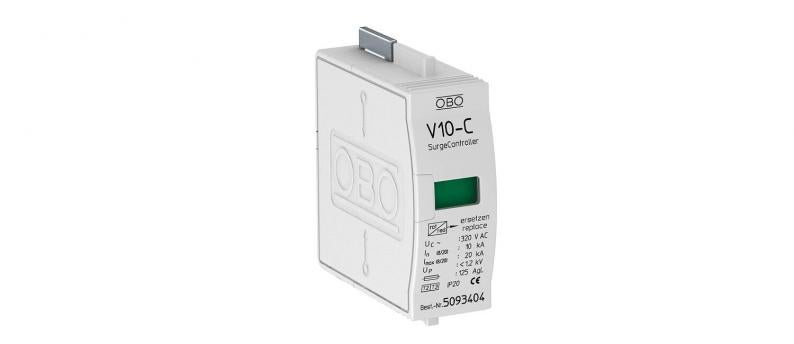

Module overspanningsafleider V10 320 V
Type V10-C 0-320
Art.nr. 5093404
EAN 4012195012832
Art.nr. / Type
Maximale continuespanning AC
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Overspanningsafleider type 2+3 conform EN 61643-11
• Steekbare module, kan zonder gereedschap van het bodemdeel worden losgemaakt
• Incl. thermische en dynamische beveiliging en optische defectindicatie
• Hoog afleidvermogen bij lange levensduur
• Steekbare module, kan zonder gereedschap van het bodemdeel worden losgemaakt
• Incl. thermische en dynamische beveiliging en optische defectindicatie
• Hoog afleidvermogen bij lange levensduur
Technische gegevens
Technische gegevens
| Netvorm | Overige |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Afstandssignalisatie | nee |
| Nominale spanning AC (50/60 Hz) | 320 V |
| Beschermingsniveau [L-N] | ≤1,6 |
| Maximale continuespanning AC | 320 V |
| Nominale afleidstootstroom (8/20 μs) | 10 kA |
| Uitvoering van de polen | 1 |
| Montagetype | Op basiselement |
| Max. netzijdige overstroombeveiliging | 125 |
| Uitvoering | 1-polig |
| ROHS-conform | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II+III |
| SPD volgens EN 61643-11 | Type 2+3 |
| LPZ | 1→3 |
| Maximale afleidstootstroom (8/20 μs) | 20 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 320V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 10 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2403 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,2403 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (2)
Productfoto's (3)
Uitvoeringen
Type
Beschermingsgraad
Maximale continuespanning AC
Uitvoering van de polen
Art.nr.
V10-C 0-150
IP20
150
1
5093400
V10-C 0-280
IP20
280
1
5093402
V10-C 0-320
IP20
320
1
5093404
