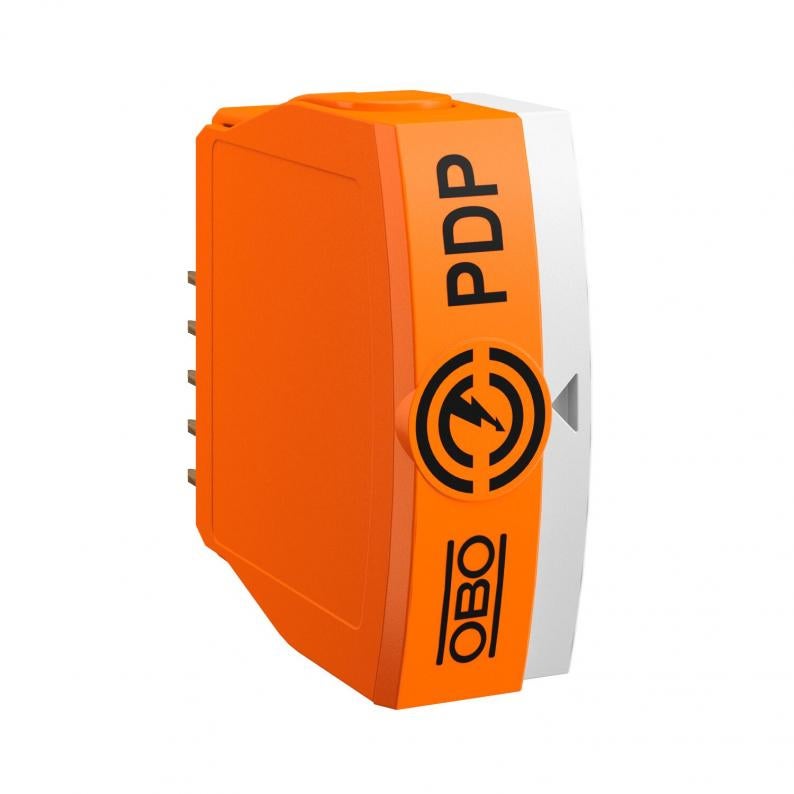

Module PDP, 2x2-polig, met OS, 48 V
Type PDP-P-2x2-48-OS
Art.nr. 5080436
EAN 4012196746002
Art.nr. / Type
Maximale continuespanning AC
Maximale continuspanning DC
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Module, insteekbare datakabelbeveiliging type 1+2/D1+C2 voor gebruik in de meet- en regeltechniek
- Beschermingsapparaat voor multikernsystemen
- Frequentiebereik tot 100 MHz
- Kleine totale breedte van 17,5 mm
- Met optische signalering en mogelijkheid tot signalering op afstand
Toepassing: Universele bliksem- en overspanningsbeveiliging voor datatransmissieapparatuur in de instrumentatie- en regeltechniek.
- Beschermingsapparaat voor multikernsystemen
- Frequentiebereik tot 100 MHz
- Kleine totale breedte van 17,5 mm
- Met optische signalering en mogelijkheid tot signalering op afstand
Toepassing: Universele bliksem- en overspanningsbeveiliging voor datatransmissieapparatuur in de instrumentatie- en regeltechniek.
Technische gegevens
Afmetingen
| Lengte | 51 mm |
|---|---|
| Breedte | 17,5 mm |
| Hoogte | 46 mm |
Technische gegevens
| Langsweerstand | 1.2 ± 5% |
|---|---|
| Signalering op het apparaat | geen |
| Insteeksysteem | Klem |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Standaard weerstand per ader | 1,2 Ω ± 5% |
| Nominale afleidpiekstroom In conform C2 (totaal) | 20 kA |
| Capaciteit (ader-ader) | ≤30 pF |
| Capaciteit (ader-aarde) | ≤30 pF |
| Aarding via: | Aansluitkabel/DIN-rail |
| Montage ingang/uitgang | Schroefklemmen |
| Afscherming aansluiting | ja |
| Afscherming | direct |
| Piekstroombestendigheid ader - ader | 10 kV / 5 kA |
| Piekstroombestendigheid ader - aarde | 10 kV / 5 kA |
| Totale afleidstroom (10/350) | 2,5 kA |
| Totale afleidstroom (8/20) | 20 kA |
| Nominale belastingsstroom DC | 0,6 A |
| Nominale belastingsstroom AC | 0,425 A |
| Maximale continuespanning AC | 37 V |
| Maximale continuspanning DC | 52 V |
| Nominale afleidstootstroom (8/20 μs) | 10 kA |
| Grensfrequentie | 100 MHz |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II / D1+C2 |
| Kategorie | Typ 1+2 / D1+C2 |
| ROHS-conform | ja |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Impulsstroom | 2,5 kA |
| Invoegdemping (insertion loss) | ≤3 dB |
| Aansluitdoorsnede vast max. | 2,5 mm² |
| Aansluitdoorsnede meeraderig min. | 0,14 mm² |
| Aansluitdoorsnede meeraderig max. | 2,5 mm² |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 48V |
Aansluitmogelijkheden
| Aansluitdoorsnede vast min. | 0,14 mm² |
|---|---|
| Aansluitdoorsnede flexibel min. | 0,14 mm² |
| Aansluitdoorsnede flexibel max. | 1,5 mm² |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,247 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,247 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (3)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Insteeksysteem
Maximale continuespanning AC
Maximale continuspanning DC
Art.nr.
PDP-P-2x2-5-OS
Klem
4,2
6
5080430
PDP-P-2x2-12-OS
Klem
12
16
5080432
PDP-P-2x2-24-OS
Klem
21
30
5080434
PDP-P-2x2-48-OS
Klem
37
52
5080436
Maximale continuespanning AC
Maximale continuspanning DC
PDP-P-2x2-5-OS
Art.nr.
5080430
Insteeksysteem
Klem
Maximale continuespanning AC
4,2
Maximale continuspanning DC
6
PDP-P-2x2-12-OS
Art.nr.
5080432
Insteeksysteem
Klem
Maximale continuespanning AC
12
Maximale continuspanning DC
16
PDP-P-2x2-24-OS
Art.nr.
5080434
Insteeksysteem
Klem
Maximale continuespanning AC
21
Maximale continuspanning DC
30
PDP-P-2x2-48-OS
Art.nr.
5080436
Insteeksysteem
Klem
Maximale continuespanning AC
37
Maximale continuspanning DC
52
