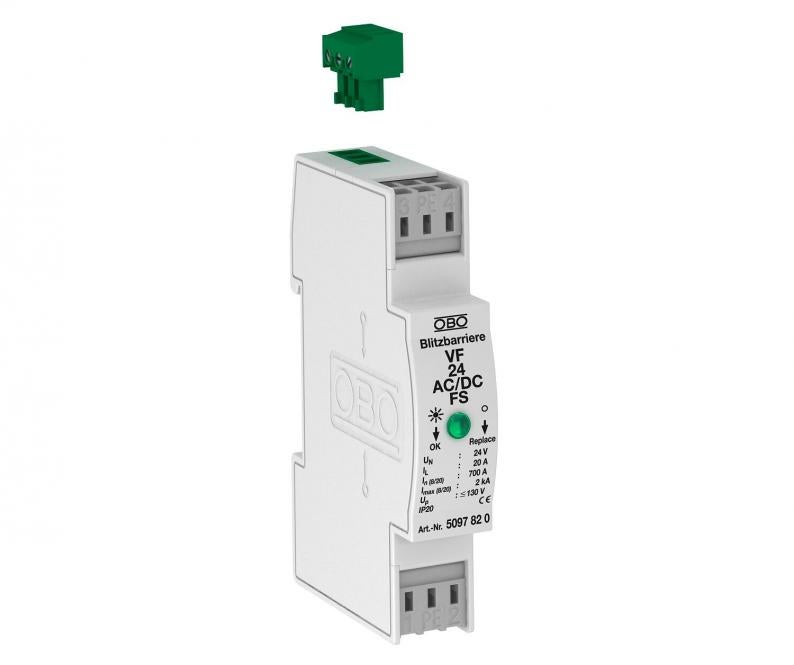

MSR-beveiliging voor 2-polige voeding met potentiaalvrij contact 24 V AC/DC
Type VF24-AC/DC-FS
Art.nr. 5097820
EAN 4012195578185
Art.nr. / Type
5097820 / VF24-AC/DC-FS
Beschermingsgraad
IP20
Maximale continuespanning AC
34 V
Maximale continuspanning DC
46 V
Uitvoering van de polen
2
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Overspanningsbeveiliging netfijnbeveiliging type 3 conform EN 61643-11 met extern contact
• Met extern wisselcontact, potentiaalvrij wisselcontact
• Geschikt voor gelijk- en wisselspanningssystemen
• Met optische functie-indicatie
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Y-schakeling
Toepassing: universele toepassing op 35 mm DIN-rail in standaard verdelerkast.
• Met extern wisselcontact, potentiaalvrij wisselcontact
• Geschikt voor gelijk- en wisselspanningssystemen
• Met optische functie-indicatie
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Y-schakeling
Toepassing: universele toepassing op 35 mm DIN-rail in standaard verdelerkast.
Technische gegevens
Technische gegevens
| Aantal polen | 3 |
|---|---|
| Netvorm | Overige |
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsniveau ader - ader | <160 V |
| Beschermingsniveau ader - aarde | <1200 V |
| Beschermingsgraad | IP20 |
| Afstandssignalisatie | ja |
| Testklasse type 3 | ja |
| Nominale spanning AC (50/60 Hz) | 24 V |
| Beschermingsniveau [L-N] | ≤1000 |
| Maximale continuespanning AC | 34 V |
| Maximale continuspanning DC | 46 V |
| Nominale afleidstootstroom (8/20 μs) | 0,7 kA |
| Uitvoering van de polen | 2 |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 16 |
| ROHS-conform | ja |
| Nominale belastingsstroom (in-/uitgangsklem) | 20 A |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse III |
| SPD volgens EN 61643-11 | Type 3 |
| LPZ | 2→3 |
| Maximale afleidstootstroom (8/20 μs) | 2 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 16 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 24V AC |
Aansluitmogelijkheden
| FM-contacten | Wisselaar |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 0,14 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 2,5 mm² |
Milieugegevens
| Verpakking zonder kunststof | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2757 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,2757 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
