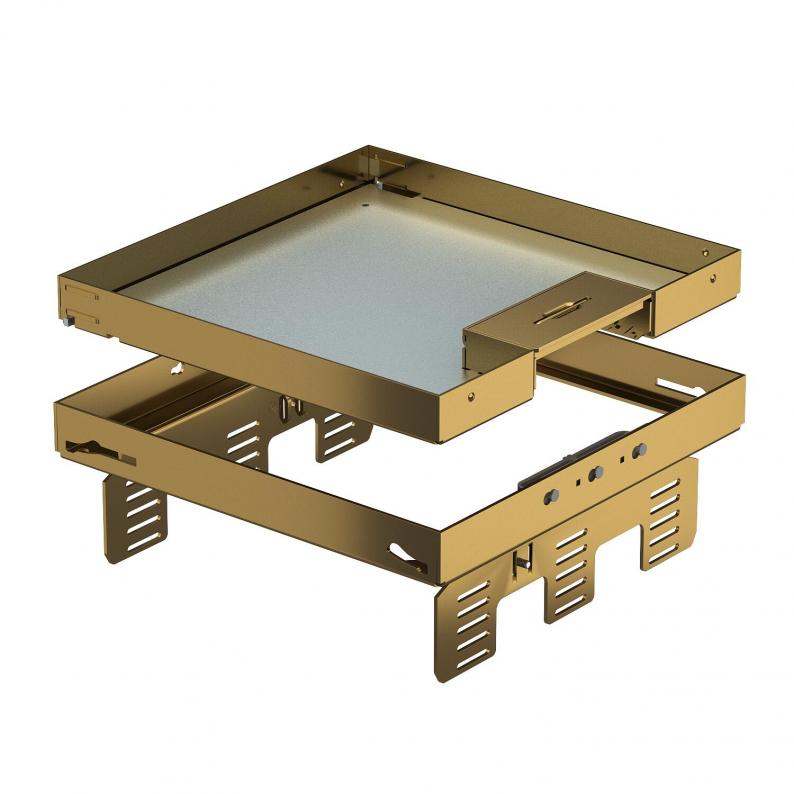

Nivelleerbare cassette met snoeruitlaat RKSNUZD3, messing
Type RKSN2 UZD3 9MS25
Art.nr. 7409234
EAN 4012195867296
Art.nr. / Type
Vloerhoogte min.
Dikte vloerbedekking
Afm. h
Kl. vpe: 1 Stuks
1Stuks
Stuks
Omschrijving
Nivelleerbare en van de vloer losgekoppelde cassette met nominale grootte 9 met snoeruitgang, voor de inbouw van apparatuur in droog gereinigde binnenvloeren, voor inbouw in vloerdozen UZD250-3 of UZD350-3, elk in combinatie met een montagedeksel DUG../9 of in UGD250-3/9 of UGD350-3/9. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette met snoeruitgang, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de montage van 3 universele steunen UT4 voor 9 individuele accessoires met steunring / steunbeugel of 12 Module 45 apparaten.
Nivelleerbare cassette met snoeruitgang, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de montage van 3 universele steunen UT4 voor 9 individuele accessoires met steunring / steunbeugel of 12 Module 45 apparaten.
Technische gegevens
Afmetingen
| Lengte | 243 mm |
|---|---|
| Breedte | 243 mm |
| Hoogte | 95 mm |
| Afm. h | 95 mm |
Technische gegevens
| Vloerhoogte min. | 110 mm |
|---|---|
| Dikte vloerbedekking | 25 mm |
| Aantal inbouwbare apparaten | 12 |
| Ontkoppelbaar | ja |
| Lengte inbouwmaat | 244 mm |
| Breedte inbouwmaat | 244 mm |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Aantal inbouwdozen | 3 |
| Inbouwdiepte | 110 mm |
| Uitvoering leidinguitlaat | Draaibaar |
| Aantal leidinguitlaten | 1 |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | UT4 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 9 |
| Toelatingen | VDE |
| Norm | EN 50085-2-2 |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 3.000 N |
| Uitvoering | vierkant |
| ROHS-conform | ja |
| Dimensie | 243x243mm |
| Materiaal | Messing |
| Productserie | RKSN |
Milieugegevens
| Verpakking volledig uit gerecycled karton | ja |
|---|---|
| Verpakking zonder kunststof | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 13,99 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 13,99 kg CO₂e |
| Onderzoeksdatum CO2-waarde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stuk |
| Declared Unit Quantity | 1 |
toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
NW 350-3 QK
7410544
Kl. vpe: 1 Stuks
1Stuks
Stuks
DUG RK UAN 9
7428547
Kl. vpe: 1 Stuks
1Stuks
Stuks
Type
NW 350-3 QK
Kl. vpe: 1 Stuks
1Stuks
Stuks
Type
DUG RK UAN 9
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (2)
Catalogi & brochures (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Vloerhoogte min.
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Afm. h
Art.nr.
RKSN2 UZD3 9MS20
105
20
9
90
7409232
RKSN2 UZD3 9MS25
110
25
9
95
7409234
Vloerhoogte min.
Dikte vloerbedekking
Afm. h
RKSN2 UZD3 9MS20
Art.nr.
7409232
Vloerhoogte min.
105
Dikte vloerbedekking
20
Nominale maat voor inbouweenheden
9
Afm. h
90
RKSN2 UZD3 9MS25
Art.nr.
7409234
Vloerhoogte min.
110
Dikte vloerbedekking
25
Nominale maat voor inbouweenheden
9
Afm. h
95
